PULLS, PUSH PLATES, P ULL PLATES, DOOR PROTECTION PLATES
TABLE 0F CONTENTS
| PUSH PLATES1-2 | |
|---|---|
| STRAIGHT PULLS, OFFSET PULLS3-5 | |
| PUSH BARS, PULL-PUSH BAR SETS6 | |
|
PULL PLATES
7-9 |
|
| PULL PLATE QUICK REFERENCE GUIDE9 | |
| PULL MOUNTING OPTIONS SELECTION GUIDE | 10 |
| MOUNTING OPTION DETAILS11-12 | |
|

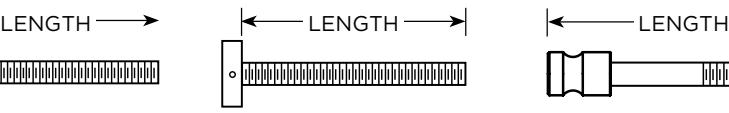

FASTENERS
13 |
|
| DOOR PROTECTION PLATES14 | |
| FINISHES14 |
96 SERIES PUSH PLATES
Plates are available with optional cutout for cylinders or thumbturns
SPECIFICATIONS:
MOUNTING FASTENERS: • #6 x 5/8 OH PH SMS
MATERIAL: • Brass, Stainless Steel Grade 304
THICKNESS: • 0.050"
STANDARD CUTOUT FOR CYLINDER: • 1-1/4" DIA STANDARD CUTOUT FOR THUMBTURN: • 3/8" DIA
FINISHES: • 605 (US3) bright Brass, 606 (US4) Satin Brass, 612 (US10) Satin Bronze, 613 (US10B) Oil Rubbed Bronze, 628 (US28) Aluminum - Anodized, 630 US32D) Satin Stainless Steel
• Antimicrobial Coating available on 630 (US32D) only

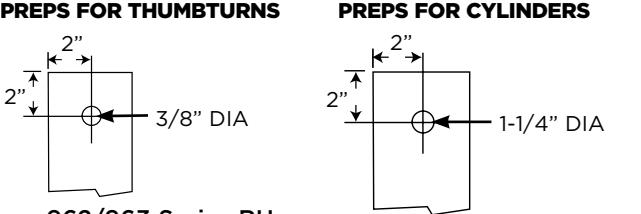

OPTIONS FOR LOCKING HARDWARE
962/963 Series RH Right Hand Shown
965 Series RH Right Hand Shown

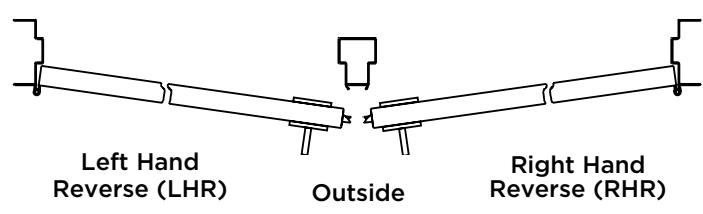

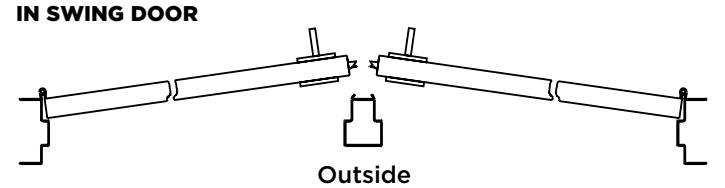

HANDING
Left Hand (LH) Right Hand (RH)
OUT SWING DOOR
PULL POSITIONING

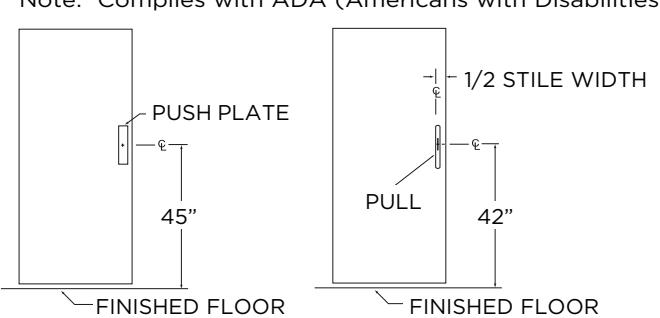

RECOMMENDED MOUNTING LOCATIONS
Note: Complies with ADA (Americans with Disabilities Act) Guidelines
HOW TO ORDER
| SERIES | SIZE | FINISH | HANDING1 | ||
|---|---|---|---|---|---|
| 96 |
2 — 3-1/2" X 15"
3 — 4" X 16" 5 — 6" X 16" (630 ONLY) |
605 BRIGHT BRASS
606 SATIN BRASS 612 SATIN BRONZE 613 OIL RUBBED BRONZE 628 SATIN ALUMINUM, ANODIZED 630 SATIN STAINLESS STEEL 630AM SATIN STAINLESS STEEL WITH ANTIMICROBIAL |
RH — Right Hand
LH — Left Hand |
||
| 96 | 2 | B | 630 | T | RH |
|
B — 5-1/2" CTC
C — 6" CTC D — 8" CTC E — 10" CTC F — 12" CTC |
C — CYLINDER
T — THUMBTURN |
||||
| PREP FOR PULLS BY OTHERS OPTION2 | PREP FOR LOCKING HARDWARE OPTION1,2 | ||||
- Denotes factory default Ordering Example: 96 2 630
Notes: 1 - Handing required for Plate Size 5. 2 - Cylinder and Thumbturn Prep not available in Pull Size F.
PULLS
1 SERIES DOOR PULL - 5/8" ROUND STRAIGHT

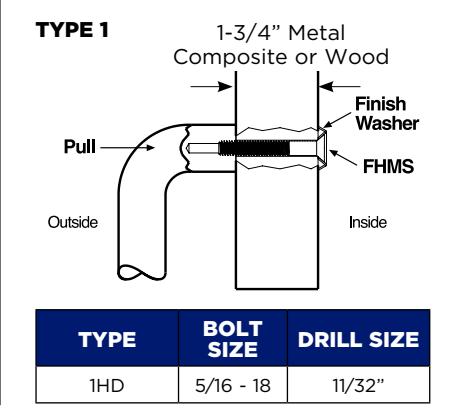

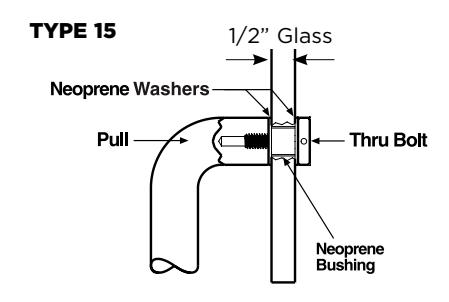

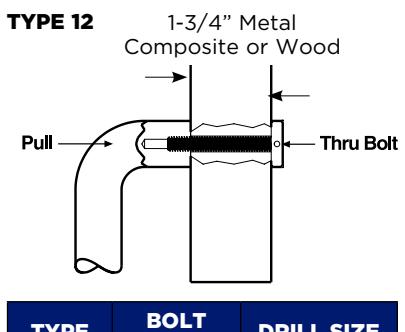

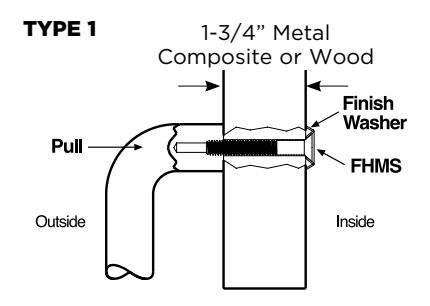

Mounting Options: - Type 1 (default), 12, 15.
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZE: • 5-1/2"
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612 (US10) Satin Bronze, 613 (US10B) Oil Rubbed Bronze, 628 (US28) Aluminum, 630
(US32D) Satin Stainless Steel Grade 304
• Available with Antimicrobial Coating 630 (US32D) only
| MODEL | PROJECTION (A) |
CENTER
TO CENTER (B) |
OVERALL LENGTH (C) | CLEARANCE (D) |
|---|---|---|---|---|
| 1B | 2" | 5-1/2" | 6-3/4" | 1-3/8" |
2 SERIES DOOR PULL - 3/4" ROUND STRAIGHT

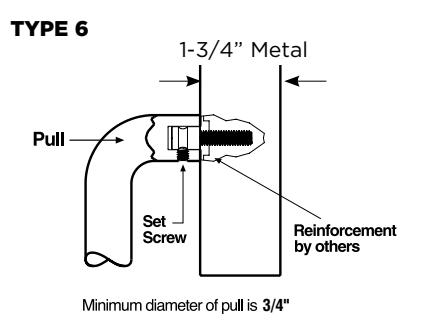

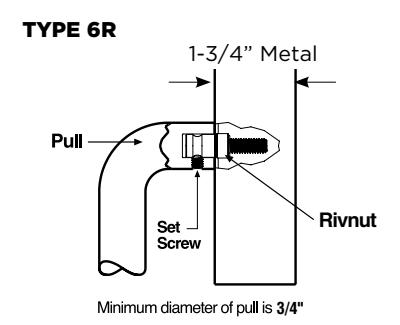

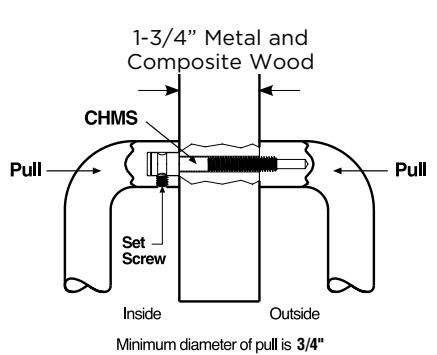

Mounting Options: - Standard - Type 1 (default), 6, 6R, 8, 12, 15.

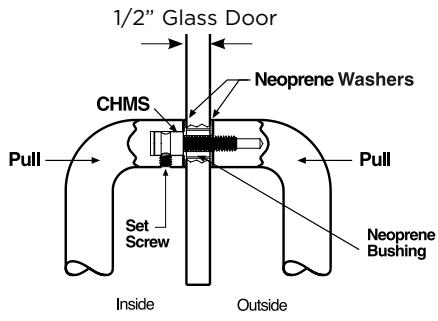

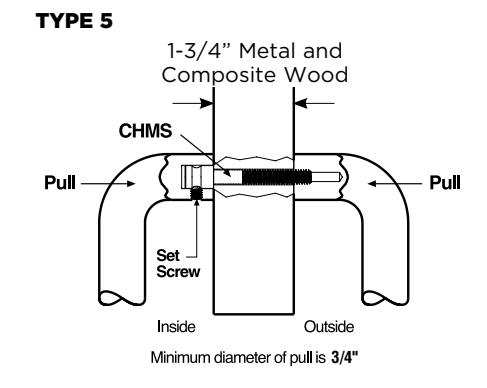

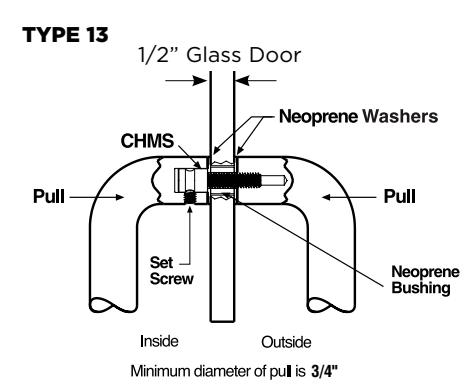

- Back to Back - Type 5 (default), 13 (for 1/2" glass doors).
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZES: • 6" and 8"
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612 (US10) Satin
Bronze, 613 (US10B) Oil Rubbed Bronze, 628 (US28) Aluminum, 630
(US32D) Satin Stainless Steel Grade 304
| MODEL | PROJECTION (A) |
CENTER
TO CENTER (B) |
OVERALL LENGTH (C) | CLEARANCE (D) |
|---|---|---|---|---|
| 2C | 2-1/4" | 6" | 6-3/4" | 1-1/2" |
| 22C | 2-1/4" | 6" (BTB) | 6-3/4" | 1-1/2" |
| 2D | 2-1/4" | 8" | 8-3/4" | 1-1/2" |
| 22D | 2-1/4" | 8" (BTB) | 8-3/4" | 1-1/2" |
3 SERIES DOOR PULL - 1" ROUND STRAIGHT
Mounting Options: Standard - Type 1 HD (default), 6 HD, 6R HD, 8 HD, 12 HD, 15 HD .
- Back to Back - Type 5 HD (default), 13 (for 1/2" glass doors).
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZE: • 8"
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612 (US10) Satin
Bronze, 613 (US10B) Oil Rubbed Bronze, 628 (US28) Aluminum, 630
(US32D) Satin Stainless Steel Grade 304
• Available with Antimicrobial Coating 630 (US32D) only
| MODEL | PROJECTION (A) |
CENTER
TO CENTER (B) |
OVERALL LENGTH (C) | CLEARANCE (D) |
|---|---|---|---|---|
| 3D | 3" | 8" | 9" | 2" |
| 33D | 3" | 8" (BTB) | 9" | 2" |
H3 ADA SERIES DOOR PULL - 1" ROUND STRAIGHT LARGE 2-1/2" CLEARANCE FOR THE ACCESSIBILITY APPLICATIONS
Mounting Options: Standard - Type 1HD (default), 6HD, 6RHD, 8HD, 12HD, 15HD.
- Back to back - Type 5 HD (default), 13HD (BTB for Glass Doors).
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZES: • 8", 10" (630 only), 12" (630 only)
FINISHES: • 606 (US4) Satin Brass, 613 (US10B) Oil Rubbed Bronze,
630 (US32D) Satin Stainless Steel Grade 304
• Available with Antimicrobial Coating 630 (US32D) only
| MODEL | PROJECTION (A) |
CENTER
TO CENTER (B) |
OVERALL LENGTH (C) | CLEARANCE (D) |
|---|---|---|---|---|
| H3D | 3-1/2" | 8" | 9" | 2-1/2" |
| H33D | 3-1/2" | 8" (BTB) | 9" | 2-1/2" |
| H3E | 3-1/2" | 10" | 11" | 2-1/2" |
| H33E | 3-1/2" | 10" (BTB) | 11" | 2-1/2" |
| H3F | 3-1/2" | 12" | 13" | 2-1/2" |
| H33F | 3-1/2" | 12" (BTB) | 13" | 2-1/2" |

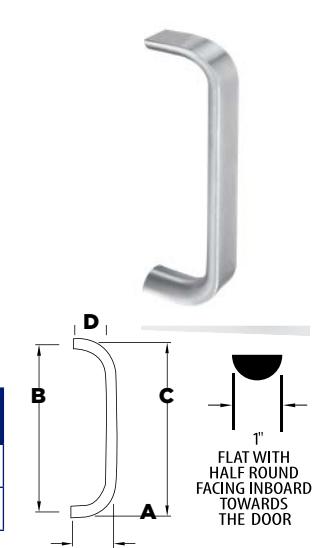

5 SERIES DOOR PULL - 1" FLAT STRAIGHT
Mounting Options: - Type 1 (default), 12.
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZES: • 6" and 8"
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612 (US10) Satin
Bronze, 613 (US10B) Oil Rubbed Bronze, 628 (US28) Aluminum, 630
(US32D) Satin Stainless Steel Grade 304
| MODEL | PROJECTION (A) |
CENTER
TO CENTER (B) |
OVERALL LENGTH (C) | CLEARANCE (D) | B | |
|---|---|---|---|---|---|---|
| 5C | 2" | 6" | 6-1/2" | 1-1/2" | ||
| 5D | 2" | 8" | 6-1/2" | 1-1/2" | A |
11 SERIES CAST DOOR PULL
Mounting Options: - Type 1 (default), 12.
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZES: • 5-1/2"
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612 (US10) Satin
Bronze, 613 (US10B) Oil Rubbed Bronze, 626 (US26D) Satin Chromium, 628 (US28) Aluminum, 630 (US32D) Satin Stainless Steel
• Available with Antimicrobial Coating 630 (US32D) only
| MODEL | PROJECTION (A) | CENTER TO CENTER (B) | OVERALL LENGTH (C) |
|---|---|---|---|
| 11 | 1-13/16" | 5-1/2" | 6-1/2" |
12 SERIES SURFACE MOUNT CAST DOOR PULL
Mounting Options: - Surface mount (default).
- Pull is machined/prepped for concealed mount installations.

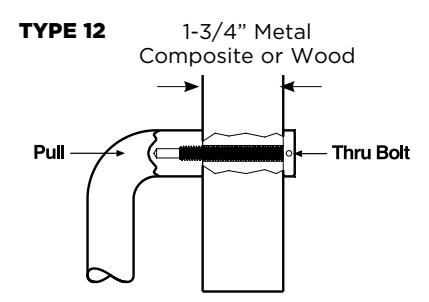

Specify mounting option 1 or 12.
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
MOUNTING
FASTENERS: • 6 ea #8 x 1" WS.
SIZES: • 5-1/2"
FINISHES: • 605 (US3) Bright Brass, 613 (US10B) Oil rubbed Bronze, 626 (US26D)
Satin Chromium
| MODEL | PROJECTION (A) | CENTER TO CENTER (B) | OVERALL LENGTH (C) | |
|---|---|---|---|---|
| 12 | 2-1/4" | 5-1/2" | 7-1/2" |
OFFSET PULL HANDLES
9E SERIES OFFSET PULL
-
Mounting Options: Surface mount (default).
- Pull is machined/prepped for concealed mount installations. Specify mounting option 1HD (Default), 5HD, 6HD, 6RHD, 8HD,
12HD, 13HD, 15HD
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZE: • 10" CTC
FINISHES: • 630 (US32D) Satin Stainless Steel Grade 304
• Available with Antimicrobial Coating 630 (US32D) only
| MODEL | PROJECTION (A) |
CENTER
TO CENTER (B) |
OVERALL LENGTH (C) | CLEARANCE (D) |
|---|---|---|---|---|
| 9E | 3-1/4" | 10" | 11" | 2-1/4" |
| 99E | 3-1/4" | 10" (BTB) | 11" | 2-1/4" |
FOR PUSH BARS, PULLS AND OFFSET PULL HANDLE - PUSH BAR SETS, SEE PAGE 7
Straight Pull - Push Bar
Offset Pull Handle - Push Bar Set
HOW TO ORDER
| PULL | ||
|---|---|---|
|
1B — 5/8" ROUND STRAIGHT PULL 5-1/2" CTC
2C — 3/4" ROUND STRAIGHT PULL 6" CTC 22C — 3/4" ROUND STRAIGHT BTB PULL, 6" CTC 2D — 3/4" ROUND STRAIGHT PULL 8" CTC 22D — 3/4" ROUND STRAIGHT BTB PULL, 8" CTC 3D — 1" ROUND STRAIGHT PULL 8" CTC H3D — 1" ROUND STRAIGHT PULL 8" CTC ADA H33D — 1" ROUND STRAIGHT BTB PULL 8" CTC ADA H3E — 1" ROUND STRAIGHT PULL 10" CTC ADA |
H33E — 1" ROUND STRAIGHT BTB PULL 10" CTC ADA
H3F — 1" ROUND STRAIGHT PULL 12" CTC ADA H33F — 1" ROUND STRAIGHT BTB PULL 12" CTC ADA 5C — 1" FLAT STRAIGHT PULL 6" CTC 5D — 1" FLAT STRAIGHT PULL 8" CTC 9E — 1" ROUND OFFSET PULL HANDLE 10" CTC 99E — 1" ROUND OFFSET PULL HANDLE BTB 10" CTC 11 — CAST PULL 5-1/2" CTC 12 — CAST PULL 5-12" CTC |
|
| 9E SERIES OFFSET PULL | 630 | 1 |
|
606 SATIN BRASS
612 SATIN BRONZE 613 OIL RUBBED BRON 626 SATIN CHROME 628 SATIN ALUMINUM, ANODIZED 630AM SATIN STAINLESS STEEL WITH ANTIMICROBIAL |
1 — TYPE 1
5 — TYPE 5 6 — TYPE 6 6R — TYPE 6R 8 — TYPE 8 12 — TYPE 12 13 — TYPE 13 15 — TYPE 15 |
|
| FINISH | MOUNTING OPTIONS1,2 | |
Ordering Examples: Standard Mount for Metal Door: 2C 630 1
PUSH BARS
91 SERIES PUSH BAR
Mounting Options: - Surface mount (default).
- Push bar is machined/prepped for concealed mount installations. Specify mounting option 1HD (Default),
6HD, 6RHD, 8HD, 15HD
- Mounting Options Shown on Page 11 and 12.
SPECIFICATIONS:
SIZE: • 33" CTC
FINISHES: • 630 (US32D) Satin Stainless Steel (Grade 304)
• Available with Antimicrobial Coating 630 (US32D) only
| MODEL | PROJECTION (A) |
CENTER
TO CENTER (B) |
OVERALL LENGTH (C) | CLEARANCE (D) |
|---|---|---|---|---|
| 91 | 3-1/4" | 33" | 34" | 2-1/4" |
PULLS, OFFSET PULL HANDLE -PUSH BAR SETS
3, H3 Series Straight Pull
HOW TO ORDER
| SERIES | PUSH BAR | MOUNTING OPTIONS , PUSH BAR ONLY1 | |||
|---|---|---|---|---|---|
| 91 | 33 — 1" ROUND PUSH BAR, 33" CTC |
1HD — TYPE 1 (DEFAULT)
6HD —TYPE 6 6RHD —TYPE 6R 8HD —TYPE 8 15HD —TYPE 15 |
|||
| 91 | 9E | 33 | 630 | 1 | S |
|
00 — NO PULL
CTC ADA CTC ADA CTC ADA |
3D — 1" ROUND STRAIGHT PULL 8" CTC
H3D — 1" ROUND STRAIGHT PULL 8" H3E — 1" ROUND STRAIGHT PULL 10" H3F — 1" ROUND STRAIGHT PULL 12" 9E — 1" ROUND OFFSET PULL HANDLE |
630 SATIN STAINLESS STEEL
630AM SATIN STAINLESS STEEL WITH ANTIMICROBIAL |
S — STANDARD (DEFAULT)
D — DECORATIVE OR WOOD DOORS |
M — CONCEALED FOR METAL DOORS
W — CONCEALED FOR COMPOSITE G — DECORATIVE FOR GLASS DOORS |
|
| PULL | FINISH |
MOUNTING OPTIONS, OFFSET PULL AND
PUSH BAR SET |
|||
Ordering Examples:
Push Bar Only, Thru Bolt Mounting: 91 00 33 630 1HD
Offset Pull Handle-Push-Bar Set, Standard Mounting: 91 9E 33 630 S
- Denotes factory default
Notes:
1 - For Mounting Options, see Page 13.

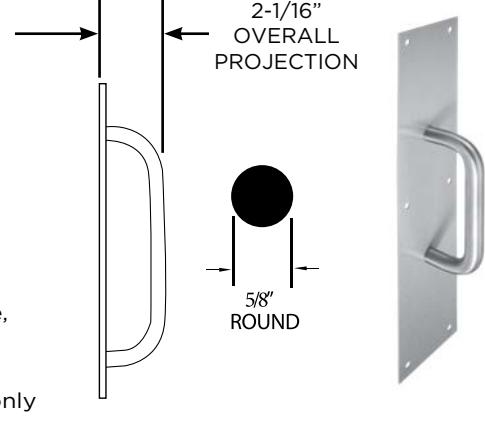

86 SERIES PULL PLATES
WITH 1B SERIES PULL
Mounting Options: - Type 1 (default), 12, 15.
SPECIFICATIONS:
PLATE SIZES: • 3-1/2" x 15", 4" x 16"
PULL SERIES: • 1B – 5/8" DIA, 5-1/2" Center to Center
THICKNESS: • 0.050"
PLATE MOUNTING
FASTENERS: • #6 x 5/8 OH PH SMS
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612
(US10) Satin Bronze, 613 (US10B) Oil Rubbed Bronze,
628 (US28) Aluminum,
630 (US32D) Satin Stainless Steel (Grade 304)
• Available with Antimicrobial Coating 630 (US32D) only
2-5/16" OVERALL PROJECTION
WITH 2 SERIES PULL
Mounting Options: - Standard - Type 1 (default), 6, 6R, 8, 12, 15.
- Mounting Options Shown on Page 11.
SPECIFICATIONS:
PLATE SIZES: • 3-1/2" x 15", 4" x 16"
PULL SERIES: • 2C – 3/4" DIA, 6" Center to Center, 2D – 8" Center to
Center
THICKNESS: • 0.050"
PLATE MOUNTING
FASTENERS: • #6 x 5/8 OH PH SMS
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612
(US10) Satin Bronze, 613 (US10B) Oil Rubbed Bronze,
628 (US28) Aluminum,
630 (US32D) Satin Stainless Steel (Grade 304)
• Available with Antimicrobial Coating 630 (US32D) only

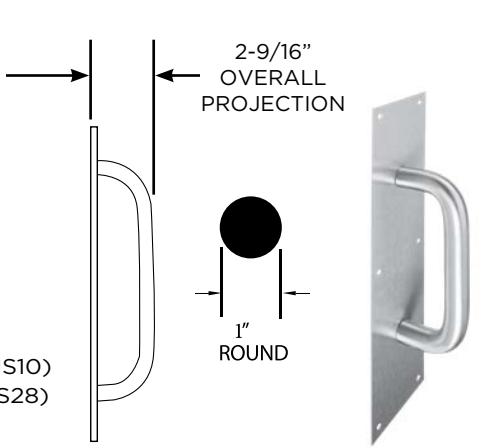

WITH 3 SERIES PULL
Mounting Options: - Standard - Type 1HD (default), 6HD, 6RHD,
8HD, 12HD, 15HD.
- Mounting Options Shown on Page 11.
SPECIFICATIONS:
PLATE: • 3-1/2" x 15", 4" x 16"
PULL SERIES: • 3D – 1" DIA, 8" Center to Center
THICKNESS: • 0.050"
PLATE MOUNTING
FASTENERS: • #6 x 5/8 OH PH SMS
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 612 (US10)
Satin Bronze, 613 (US10B) Oil Rubbed Bronze, 628 (US28)
Aluminum,
630 (US32D) Satin Stainless Steel (Grade 304)
WITH H3 SERIES PULL
Mounting Options: - Standard - Type 1HD (default), 6HD, 6RHD, 8
HD, 12HD, 15HD.
- Mounting Options Shown on Page 11.
SPECIFICATIONS:
PLATE: • 3-1/2" x 15", 4" x 16"
PULL SERIES: • H3D – 1" DIA, 8" Center to Center (630 only), H3E – 1"
DIA, 10" Center to Center (630 only), H3F - 12" Center
to Center (630 only).
• 2-1/2" Clearance for accessibility Requirements
THICKNESS: • 0.050"
PLATE MOUNTING
FASTENERS: • #6 x 5/8 OH PH SMS
FINISHES: • 630 (US32D) Satin Stainless Steel (Grade 304)
• Available with Antimicrobial Coating 630 (US32D) only

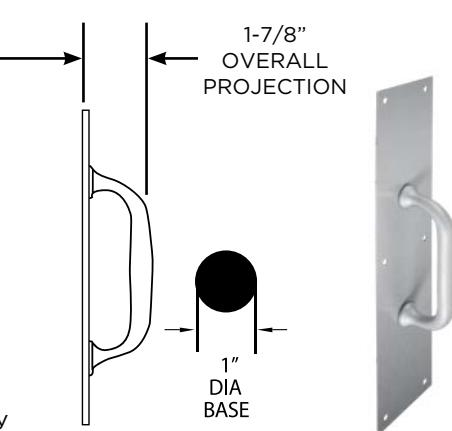

WITH 5 SERIES PULL
Mounting Options: - Pull: Type 1 (default), 12.
- Mounting Options Shown on Page 11.
SPECIFICATIONS:
PLATE: • 3-1/2" x 15", 4" x 16", 6" x 16"
PULL SERIES: • 5C - 6" Center to Center, 5D - 8" Center to Center
THICKNESS: • 0.050"
PLATE MOUNTING
FASTENERS: • #6 x 5/8 OH PH SMS
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 613
(US10B) Oil Rubbed Bronze, 626 (US26D) Satin Chromium, 630 (US32D) Satin Stainless Steel
(Grade 304)
• Available with Antimicrobial Coating 626 (US26D)
and 630 (US32D) only
2-1/16" OVERALL PROJECTION
3-9/16" OVERALL PROJECTION
WITH 11 SERIES PULL
Mounting Options: - Pull: Type 1 (default), 12.
- Mounting Options Shown on Page 11.
SPECIFICATIONS:
PLATE: • 3-1/2" x 15", 4" x 16", 6" x 16" (630 only)
PULL: • 11 – 5-1/4" Center to Center
THICKNESS: • 0.050"
PLATE MOUNTING
FASTENERS: • #6 x 5/8 OH PH SMS
FINISHES: • 605 (US3) Bright Brass, 606 (US4) Satin Brass, 613
(US10B) Oil Rubbed Bronze, 630 (US32D) Satin
Stainless Steel (Grade 304)
HOW TO ORDER
| SER | RIES | FINIS | SHES | HANDING 1 | MOUNTING OPTIONS 3 | |
|---|---|---|---|---|---|---|
| 8 | 6 |
605 — BRIGHT BRASS
606 — SATIN BRASS 612 — SATIN BRONZE 613 — OIL RUBBED BRONZE 626 — SATIN CHROME 628 — SATIN ALUMINUM, ANODIZED 630 — SATIN STAINLESS STEEL 630AM - SATIN STAINLESS STEEL WITH ANTIMICROBIAL |
RH — RIGHT HAND
LH — LEFT HAND |
1 — TYPE 1
5 — TYPE 5 6 — TYPE 6 6R— TYPE 6R 8 — TYPE 8 12 — TYPE 12 13 — TYPE 13 15 — TYPE 15 |
||
| 86 | 3 | 2D | 630 | Т | RH | 1 |
|
3 - 4"
5 - 6" |
1B — 5/8" ROUND STRAIGHT PULL 5-1/2" CTC 2C — 3/4" ROUND STRAIGHT PULL 6" CTC 2D — 3/4" ROUND STRAIGHT PULL 8" CTC 3D — 1" ROUND STRAIGHT PULL 8" CTC H3D — 1" ROUND STRAIGHT PULL 8" CTC ADA H3E — 1" ROUND STRAIGHT PULL 10" CTC ADA H3F — 1" ROUND STRAIGHT PULL 12" CTC ADA 5C — 1" ROUND STRAIGHT PULL 6" CTC D — 1" ROUND STRAIGHT PULL 8" CTC 11 — CAST PULL 5-1/2" CTC |
C — CYLIND
T — THUMB' |
||||
| PLA | ATE | PULL |
PREP FOR
HARDV |
|||
Ordering Examples: Standard Mount for Metal Door: 86 3 2D 630 1
- Denotes factory default.
Notes: 1 - Handing required for Plate Size 5 2 - Cylinder and Thumbturn Prep not available in Plate Size 5
3 - Defaults shown with each Pull Plate series.
PULL MOUNTING QUICK REFERENCE GUIDE
| PULL | MOUNTING | OPTION | IS | ||||||
|---|---|---|---|---|---|---|---|---|---|
| TYPE | DESCRIPTION | HD* | 1 | 5 | 6/6R | 8 | 12 | 13 | 15 |
| 1B | 5/8" Round Straight Pull 5-1/2" CTC | • | • | • | |||||
| 2C | 3/4" Round Straight Pull 6" CTC | • | • | • | • | • | |||
| 22C | 3/4" Round Straight BTB Pull 6" CTC | • | • | ||||||
| 2D | 3/4" Round Straight Pull 8" CTC | • | • | • | • | • | |||
| 22D | 3/4" Round Straight BTB Pull 8" CTC | • | • | ||||||
| 3D | 1" Round Straight Pull 8" CTC | • | • | • | • | • | • | ||
| 33D | 1" Round Straight BTB Pull 8" CTC | • | |||||||
| H3D | 1" Round Straight Pull 8" CTC ADA | • | • | • | • | • | • | ||
| H33D |
1" Round Straight BTB Pull 8" CTC
ADA |
• | • | • | |||||
| H3E | 1" Round Straight Pull 10" CTC ADA | • | • | • | • | • | • | ||
| H33E |
1" Round Straight BTB Pull 10" CTC
ADA |
• | • | • | |||||
| H3F | 1" Round Straight Pull 12" CTC ADA | • | • | • | • | • | • | ||
| H33F |
1" Round Straight BTB Pull 12" CTC
ADA |
• | • | • | |||||
| 5C | 1" 1/2 Round Straight Pull 6" CTC | • | • | • | |||||
| 5D | 1" 1/2 Round Straight Pull 8" CTC | • | • | • | |||||
| 9E | 1" Round Offset Pull Handle 10" CTC | • | |||||||
| 99E |
1" Round Offset Pull Handle BTB 10"
CTC |
• | |||||||
| 11 | Cast Pull 5-1/2" CTC | • | • | ||||||
| 12 | Cast Pull, Surface Mount, 5-1/2" CTC | • | • |
* HD Designation indicates 5/16" fasteners for 1 inch diameter pulls
PULL MOUNTING OPTIONS SELECTION GUIDE
|
PULL
TYPE |
DESCRIPTION | 1 | 1HD | 5 | 5HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | 12 | 12HD | 13 | 13HD | 15 | 15HD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1B | 5/8" Round Straight Pull 5-1/2" CTC | • | • | • | |||||||||||||
| 2C | 3/4" Round Straight Pull 6" CTC | • | • | • | • | • | • | ||||||||||
| 22C | 3/4" Round Straight BTB Pull 6" CTC | • | • | ||||||||||||||
| 2D | 3/4" Round Straight Pull 8" CTC | • | • | • | • | • | • | ||||||||||
| 22D | 3/4" Round Straight BTB Pull 8" CTC | • | • | ||||||||||||||
| 3D | 1" Round Straight Pull 8" CTC | • | • | • | • | • | • | • | |||||||||
| 33D | 1" Round Straight BTB Pull 8" CTC | • | • | ||||||||||||||
| H3D | 1" Round Straight Pull 8" CTC ADA | • | • | • | • | • | • | • | |||||||||
| H33D | 1" Round Straight BTB Pull 8" CTC ADA | • | • | ||||||||||||||
| НЗЕ | 1" Round Straight Pull 10" CTC ADA | • | • | • | • | • | • | ||||||||||
| H33E | 1" Round Straight BTB Pull 10" CTC ADA | • | • | ||||||||||||||
| H3F | 1" Round Straight Pull 12" CTC ADA | • | • | • | • | • | • | ||||||||||
| H33F | 1" Round Straight BTB Pull 12" CTC ADA | • | • | ||||||||||||||
| 5C | 1" 1/2 Round Straight Pull 6" CTC | • | • | ||||||||||||||
| 5D | 1" 1/2 Round Straight Pull 8" CTC | • | • | ||||||||||||||
| 9E | 1" Round Offset Pull Handle 10" CTC | • | • | • | • | • | • | ||||||||||
| 99E | 1" Round Offset Pull Handle BTB 10" CTC | • | • | ||||||||||||||
| 11 | Cast Pull 5-1/2" CTC | • | • | ||||||||||||||
| 12 | Cast Pull, Surface Mount, 5-1/2" CTC | • | • |
Note: "X" denotes availability.
| MOUN | TING OPTIONS FOR OFFSET PULL HANDLES- PUSH BAR SETS | MOUNTING TYPES | ||
|---|---|---|---|---|
| TYPE | YPE DESCRIPTION | FREE END | ||
| S | Std Thru Bolt For 1-3/4" Metal, Composite or Wood Doors (Default) | 5HD | 1HD | |
| D | Decorative Thru Bolt for 1-3/4" Metal, Composite or Wood Doors | 5HD | 12HD | |
| М | Concealed for 1-3/4" Metal Doors | 5HD | 6HD | |
| W | Concealed for 1-3/4" Composite or Wood Doors | 5HD | 15HD | |
| G | Decorative Thru Bolt for 1/2" Glass Doors | 13HD | 8HD | |
MOUNTING OPTIONS - STRAIGHT PULLS
THRU BOLT
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 1 (DEFAULT) | 1/4 - 20 | 9/32" |
| 1HD | 5/16 - 18 | 11/32" |
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 12 | 1/4 - 20 | 9/32" |
| 12HD | 5/16 - 18 | 11/32" |
| TYPE | BOLT SIZE |
DRILL SIZE
GLASS |
|---|---|---|

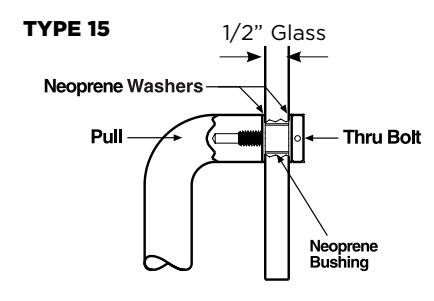

| 15 | 1/4 - 20 | 5/8" |
| 15HD | 5/16 - 18 | 5/8" |
SURFACE CONCEALED
METAL DOOR - TYPE 6
Minimum diameter of pull is 3/4"
| — | 1-3 | 3/4" Me | tal |
|---|---|---|---|
| → | ← | ||
| Pull Set Screw Reinforcement by others |
| TYPE | BOLT SIZE |
THREAD
SIZE |
|---|---|---|
| 6 | 1/4 - 20 | 1/4 - 20 TAP |
| 6HD | 5/16 - 18 | 5/16 - 18 TAP |
METAL DOOR - TYPE 6R
| Minimum | diameter | of pu | ai IIu | 3/4 |
| ТҮРЕ | BOLT SIZE |
DRILL SIZE
METAL |
|---|---|---|
| 6R | 1/4 - 20 | 3/8" X 1-1/4" DP |
| 6RHD | 5/16 - 18 | 1/2" X 1-1/4" DP |

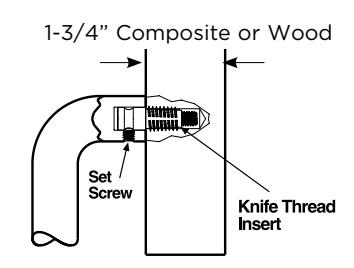

WOOD DOOR - TYPE 8
Minimum diameter of pull is 3/4"
| TYPE | BOLT SIZE |
DRILL SIZE
WOOD |
|---|---|---|
| 8 | 1/4 - 20 | 1-1/4" DP |
| 8HD | 5/16 - 18 | 1-1/4" DP |
BACK TO BACK
WOOD OR METAL DOOR - TYPE 5
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 5 (DEFAULT) | 1/4 - 20 | 9/32" |
| 5HD | 5/16 - 18 | 11/32" |
GLASS TYPE 13
Minimum diameter of pull is 3/4"
| TYPE | BOLT SIZE |
DRILL SIZE
GLASS |
|---|---|---|
|
13
(DEFAULT) |
1/4 - 20 | 5/8" |
| 13HD | 5/16 - 18 | 5/8" |
MOUNTING OPTIONS - PULL, OFFSET PULL HANDLES-PUSH BAR SETS
Push Bar Common End Free End Free End Free End
FREE END DETAILS
Thru Bolt
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 12HD | 5/16 - 18 | 11/32" |
SURFACE CONCEALED
| TYPE | BOLT SIZE |
DRILL SIZE
GLASS |
|---|---|---|
| 15HD | 5/16 - 18 | 5/8" |
| TYPE | BOLT SIZE |
THREAD
SIZE |
|---|---|---|
| 6HD | 5/16 - 18 | 5/16 - 18 TAP |
| TYPE | BOLT SIZE |
DRILL SIZE
METAL |
|---|---|---|
| 6RHD | 5/16 - 18 |
1/2" X 1-1/4"
DP |

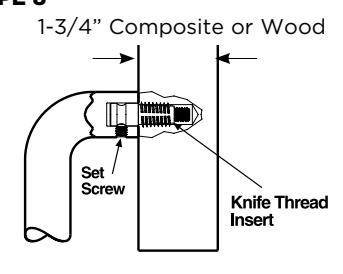

TYPE 8
Minimum diameter of pull is 3/4"
COMMON END DETAILS
FASTENERS
SCREW TYPES
STANDARD THRU-BOLT FLAT HEAD MACHINE SCREW (FHMS)
DECORATIVE THRU BOLT
NARROW FHMS WITH STEEL SLEEVE FOR CONCEALED AND BACK TO BACK
FASTENER PACKS FOR DOOR PULLS
Note: Fastener packs for 1-3/4" Steel and Composite Wood or 1/2" Thick Glass Doors. For other door thickness applications, contact PDQ Technical Service.
|
PART NUMBER
(SPECIFY FINISH TYPE OPTIONS 605, 613 or 626) |
MOUNTING | DESCRIPTION |
|---|---|---|
|
9001
9001HD 9005 |
1
1HD 5 |
2 ea. 1⁄4-20 x 2-1⁄4" FH MS, 2 ea. 1/4" Finish Washers.
2 ea. 5⁄16-18 x 2-1⁄4 FH MS, 2 ea. 5/16" Finish Washers. 2 ea. 1⁄4-20 x 2-3⁄4" Undersize Head FH MS, 2 ea. 1/4-20 x 3/16" Set Screws, 2 ea. 1/4" x 1/2" Tapered Steel Sleeves, |
| 9005HD | 5HD |
2 ea. 1/4-20 x 1/2" Threaded Insert.
2 ea. 5⁄16-18 x 2-3/4" Undersize Head FH MS, 2 ea. 1/4-20 x 1/4" Set Screws, 2 ea. 5/16" x 1/2" Tapered Steel Sleeves, 2 ea. 1/4-20 x 1/2" Threaded Insert. |
| 9006 | 6 |
2 ea. 1⁄4-20 x 1" Undersize Head FH MS, 2 ea. 2 ea. 1/4-20 x 3/16" Set Screws,
2 ea. 1/4" x 1/2" Tapered Steel Sleeves. |
| 9006HD | 6HD |
2 ea. 5⁄16-18 x 1" Undersize Head FH MS, 2 ea. 1/4-20 x 1/4" Set Screws,
2 ea. 5/16" x 1/2" Tapered Steel Sleeves. |
| 9006R | 6R |
2 ea. 1⁄4-20 x 1-3/4" Undersize Head FH MS, 2 ea. 1/4-20 x 3/16" Set Screws,
2 ea. 1/4" x 1/2" Tapered Steel Sleeves, 2 ea. 1/4-20 Rivnut Inserts. |
| 9006RHD | 6RHD |
2 ea. 5⁄16-18 x 1-5/8 Undersize Head FH MS, 2 ea. 1/4-20 x 1/4" Set Screws,
2 ea. 5/16" x 1/2" Tapered Steel Sleeves, 2 ea. 5/16-18 Rivnut Inserts |
| 9008 | 8 |
2 ea. 1⁄4-20 x 1-5/8" Undersize Head FH MS, 2 ea. 1/4-20 x 3/16" Set Screws,
2 ea. 1/4" x 1/2" Tapered Steel Sleeves, 2 ea. 1/4 - 20 Knife Thread Inserts |
| 9008HD | 8HD |
2 ea. 5⁄16-18 x 1-5/8 Undersize Head FH MS, 2 ea. 1/4-20 x 3/16" Set Screws, 2 ea. 5/16" x 1/2"
Tapered Steel Sleeves, 2 ea. 5/16 - 18 Knife Thread Inserts. |
| 9012 | 12 | 2 ea. 1" DIA Head, 1⁄4-20 x 2-1⁄4" Decorative Cap Bolts. |
|
9012HD
9013 |
12HD
13 |
2 ea. 1" DIA Head, 5⁄16-18 x 2-1⁄4" Decorative Cap Bolts.
2 ea. 1⁄4-20 x 1-3/4" Undersize Head FH MS, 2 ea. 1/4-20 x 3/16" Set Screws, 2 ea. 1/4" x 1/2" Tapered Steel Sleeves, 2 ea. Bushings for 1/2" Thick Glass Door, 4 ea. Neoprene Washer. |
| 9013HD | 13HD |
2 ea. 5⁄16-18 x 1-3/4" Undersize Head FH MS, 4 ea. 1/4-20 x 1/4" Set Screws,
2 ea. 5/16" x 1/2" Tapered Steel Sleeves, 2 ea. Bushings for 1/2" Thick Glass Door, 4 ea. Neoprene Washers. |
| 9015 | 15 |
2 ea. 1" DIA Head 1⁄4-20 x 1-1⁄8" Decorative Cap Bolts,
2 ea. Neoprene Bushings for 1/2" Thick Glass Door, 4 ea. Neoprene Washers. |
| 9015HD | 15HD |
2 ea. 1" DIA Head 1⁄4-20 x 1-1⁄8 decorative Cap Bolts,
2 ea. Neoprene Bushings for 1/2" Thick Glass Door, 4 ea. Neoprene Washers. |
Ordering example: 9001 630
| MOUNTING OPTIONS FOR OFFSET PULL HANDLES- PUSH BAR SETS | MOUNTING TYPES | ||
|---|---|---|---|
| TYPE | DESCRIPTION | COMMON END | FREE END |
| S | Std Thru Bolt For 1-3/4" Metal, Composite or Wood Doors (Default) | 5HD | 1HD |
| D | Decorative Thru Bolt for 1-3/4" Metal, Composite or Wood Doors | 5HD | 12HD |
| M | Concealed for 1-3/4" Metal Doors | 5HD | 6HD |
| W | Concealed for 1-3/4" Composite or Wood Doors | 5HD | 15HD |
| G | Decorative Thru Bolt for 1/2" Glass Doors | 13HD | 8HD |
98 SERIES DOOR PROTECTION PLATES
- Proudly Made in the USA
- Exclusive laser cutting process provides a rounded edge as standard.
- Optional Pencil/Polish process provides a heavy beveled type edge.
- Provides protection for the bottom of the door from scuffing due to foot traffic or cleaning maintenance
- Recommended for all doors especially when using a door closer.
SPECIFICATIONS:
MATERIAL: • Stainless Steel Grade 304, Brass, Aluminum
THICKNESS: • 0.050"
MOUNTING FASTENERS: • #6 x 5/8 OH PH SMS
FINISHES: • 605 (US3) Bright Brass and 613 (US10B), 628 (US28) Aluminum
• 630 (US32D) Satin Stainless Steel
OPTIONS: • BV - Edge Treatment, Beveled on 3 sides
• CS - Countersunk Holes
HOW TO ORDER
| SERIES | WIDTH | OPTIONS EDGE TREATMENT | ||||
|---|---|---|---|---|---|---|
| 98 |
28 — 28"
34 — 34" 35 — 35" 40 — 40" 41 — 41" 46 — 46" |
BV — HEAVY BEVELED EDGE, 3 SIDES | ||||
| 98 | 06 | 34 | 630 | — | — | |
|
06 — 6"
08 — 8" 10 — 10" |
605 BRIGHT BRASS
613 OIL RUBBED BRONZE 628 SATIN ALUMINUM, ANODIZED 630 SATIN STAINLESS STEEL 630AM SATIN STAINLESS STEEL WITH ANTIMICROBIAL |
CS — COUNTERSUNK HOLES | ||||
| HEIGHT | FINISH | MOUNTING HOLES | ||||
Ordering Example: 98 06 34 630
Notes: 1 - Antimicrobial protected coating available with 630 only.
SELECTION GUIDE TYPES
X 48" W
ARMOR PLATE UP TO 48" H X 48" W AND AVAILABLE IN MOST FINISHES
General Guidelines for Determining Plate Width:
For Push Side of Door: Use 2" less than the total width of the door.
For Pull Side of the Door: Use 1-1/2" less than the total width of the door.
FINISHES
ARCHITECTURAL
SPECIAL FINISH COATING
Available with antimicrobial technology that is known to inhibit the growth of microbes. Offered on 630 Satin Stainless Steel only.
Phone: 800.441.9692
Tech Support: 833.2.PDQTEC (833.273.7832) FAX: 717.656.6892 | Email: help@pdqlocks.com
Headquarters: 2230 Embassy Drive, Lancaster, PA 17603
Regional Distribution Centers: Lancaster, PA | Kansas City, MO
Henderson, NV | Auburn, WA
Design Office: Milan, Italy
pdqlocks.com
