Von Duprin 1439 Strike For Use With 22 Rim Series Exit Device Template
Open the original PDF document
View PDF
| _ | ||||
|---|---|---|---|---|

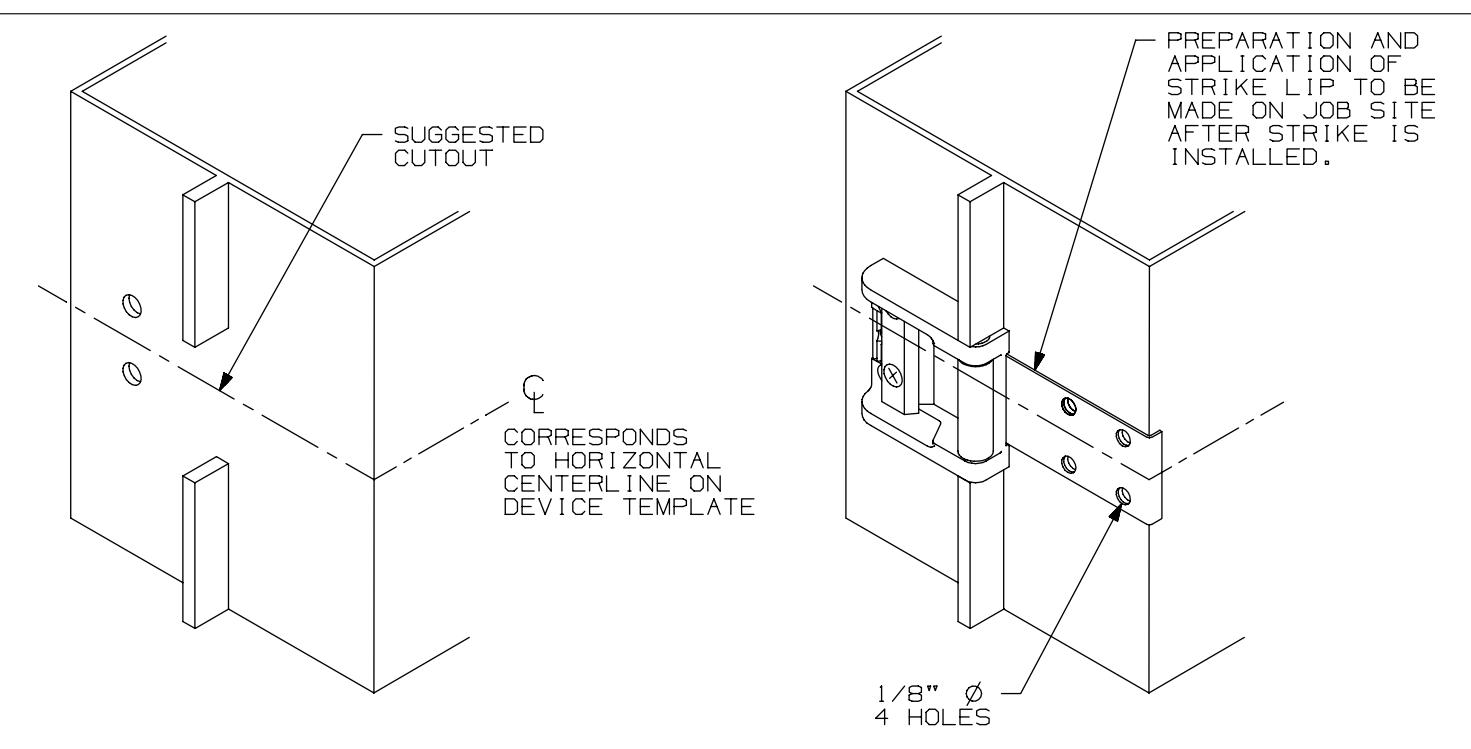

| SINGLE DOOR INSTALLATION | ||||

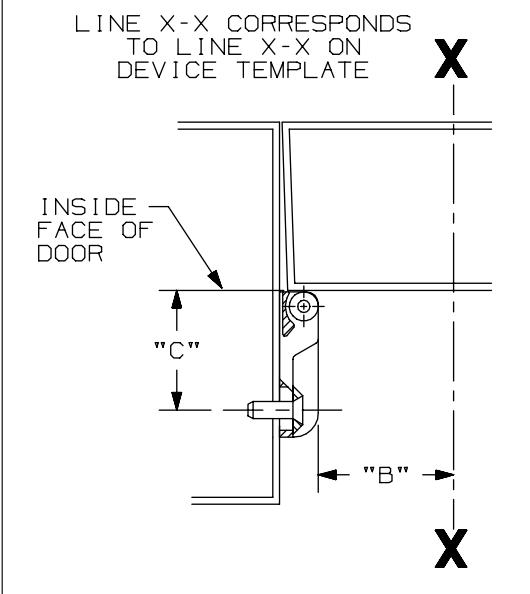

| DEVICE | DIM "B" | DIM "C" |
RECOMMENDED
MIN STILE* |
|
| 33A/35A RIM | 19/32" | 1 9/16" | 2 44 | |
| 44 RIM EO,DT,NL,TP | 1 11/16" | 1 9/16" | 3 3/8" | |
| 44 RIM K | 1 9/16" | 1 9/16" | 3 3/8" | |
| 55 RIM | 17/32" | 1 9/16" | 1 3/4" | |
| 22 RIM | 1 9/16" | 1 9/16" | 3 13/16" | ] |
| 88 RIM EO,DT,NL,TP | 1 11/16" | 1 9/16" | 3 3/8" | |
| 44 RIM K,L | 1 9/16" | 1 9/16" | 3 3/8" | |
| 98/99 RIM | 1 9/16" | 1 9/16" | 3 13/16" | |
* CONSULT FACTORY FOR STILE WIDTHS LESS THAN MIN. RECOMMENDED TO ENSURE PROPER APPLICATION
LHR APPLICATION SHOWN, RHR APPLICATION OPPOSITE

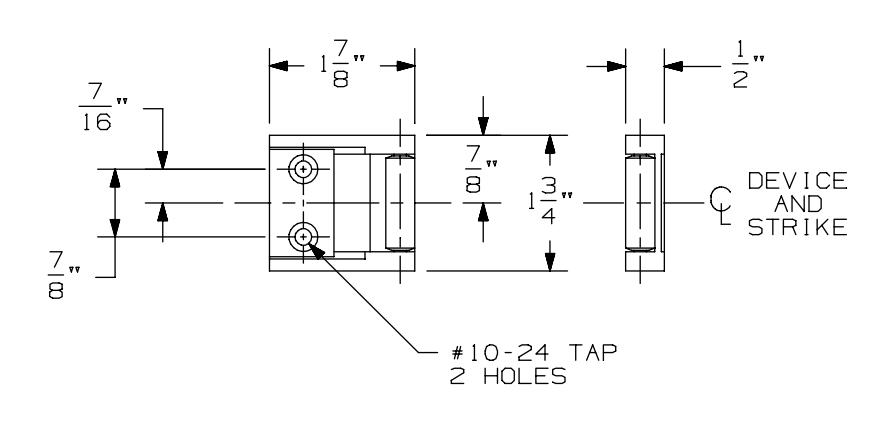

1439 Roller Strike
VON DUPRIN ®
TEMPLATE NUMBER:
30029_a
DATE: 05-23-13
