DEM680E Delayed Egress Magnalock®

Configurable, 1,200 lbs holding force, bracket mounted, delayed egress Magnalock

Highly configurable, strong, easy-to-mount. The latest in delayed egress technology.

Building on the technology of the Securitron EcoMag Series, the DEM680E is a direct replacement for the iMXDA. Designed for applications that require a lock that delays the opening of a door, the DEM680E standard model is HUGS-compliant with specific code compliant models also available. For use on interior and perimeter exit, single, out-swinging doors.

Features

Standard Features

  • Autosensing dual voltage with microprocessor technology – no field adjustment required
  • Patented BondSTAT magnetic bond sensor and integrated Door Position Switch (DPS)
  • Instant release circuit – no residual magnetism
  • Easily visible LEDs indicate status on secure side of door
  • Fully integrated delay and detection features for fast installation of delayed egress system
  • Auto calibrated door movement detection up to 1/4" [6.35mm]
  • Alarm strobe indicates countdown; stays illuminated post alarm until reset
  • Size optimized to work with door closers
  • External alarm relay isolated dry contact (1 A at 24 VDC)
  • Configurable settings include:
    • x Nuisance delay times 0, 1, 2, or 3 seconds
    • x Irrevocable alarm times 15 or 30 seconds
    • x Bypass delay times 0, 15, 30, 45 seconds
    • x No irrevocable alarm after bypass expiration
    • x Post alarm reminder
    • x Bypass expiration alarm
    • x Manual/delayed relock
  • x Unlocked at startup

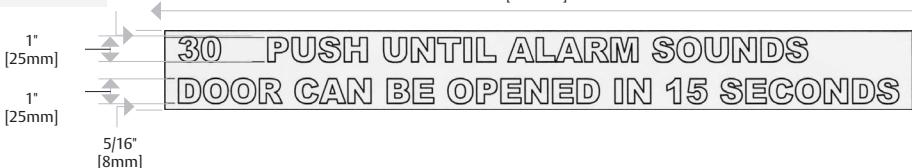

  • Required sign included
  • MagnaCare® lifetime replacement, no-fault, no questions asked warranty

Optional Features

  • 8 architectural finishes
  • DEM680E-CA15S California-required 15s exit delay
  • DEM680E-CA30S California-required 30s exit delay
  • DEM680E-CH Chicago-required 15s exit delay, 1s nuisance delay, and 0s bypass time

Accessories

  • Securitron mortise key switch and cylinder included in box – supports electric lock control, alarm panel arming, reset and override

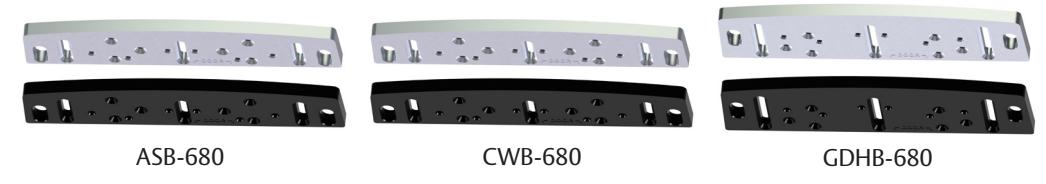

  • ASB-680 Aluminum Shim Bracket in Clear or Black Anodized
  • CWB-680 Concrete Wood Bracket in Clear or Black Anodized
  • GDHB-680 Glass Door Header Bracket in Clear or Black Anodized

[76mm]

Specifications

Certifications

  • UL 294 Listed
  • UL 10C Fire Rated 1 hour
  • CSFM California State Fire Marshal approved (DEM680E-CA only)
  • CAN/ULC S104 Fire Door Conformant
  • NFPA 101

Electrical

  • Minimum Current
    • » 95 mA (± 10%) at 12 VDC
    • » 65 mA (± 10%) at 24 VDC
  • Maximum Current
    • » 520 mA (± 10%) at 12 VDC
    • » 360 mA (± 10%) at 24 VDC

Holding Force

• 1,200 lbs [544kg] static strength

Operating Temperature

  • 32° to 120°F [0° to 49°C]
  • Indoor use only

Shipping Weight

• 13.1 lbs [5.9 kg]

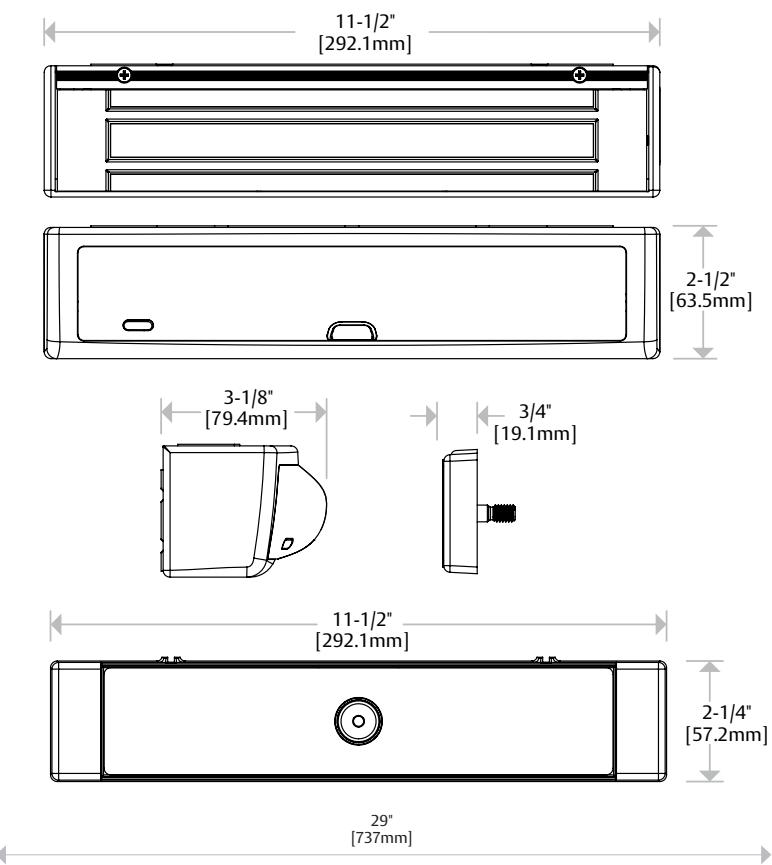

Dimensions

Related Accessories

Ordered Separately

How to Order

MODEL SERIES TIMING OPTIONS FINISH OPTIONS
DEM680E - 606
Delayed Egress M680 EcoMag (blank) Standard Model (Supports HUGS) 628 Satin Aluminum Clear
605 Bright Brass
-CA155 California 15 Second Compliant 606 Satin Brass
612 Satin Bronze
-CA30S California 30 Second Compliant 613E Dark Oxidized Satin Bronze
629 Bright Stainless Steel
-CH Chicago Compliant 630 Satin Stainless Steel
BSP Black Suede Powder
