4110 Track Series

LCN®

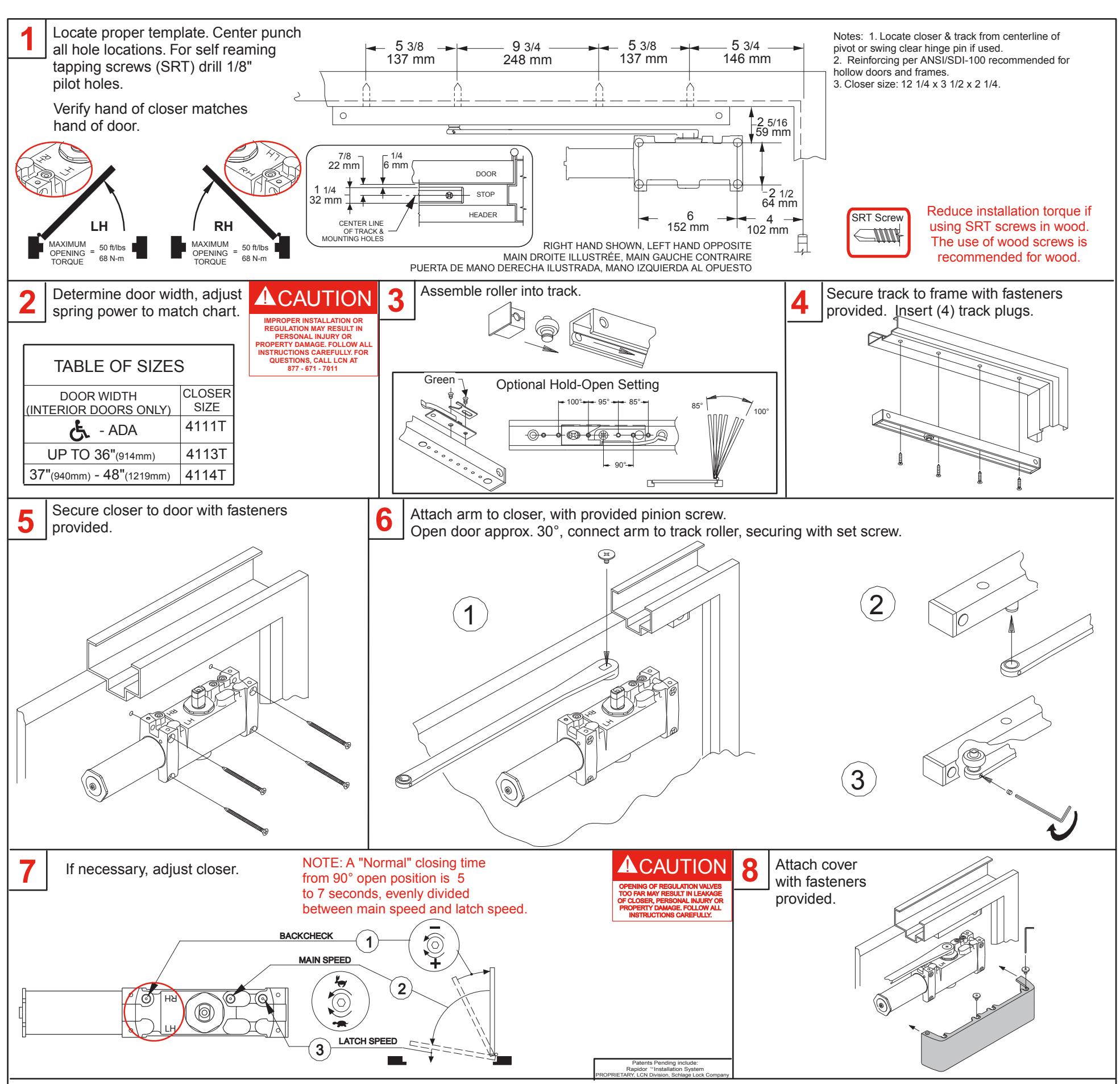

110° Template, Push Side Mounting

Installation Instructions

4110 Instructions du rail et gabarit de 110° pour une installation sur le linteau.

Repérez le gabarit approprié. Marquez le centre de tous les trous. Percez des trous de guidage de 1/8" pour les vis tarauds.

Vérifiez si la main du ferme-porte correspond à la main de la porte.

Réduisez le couple de serrage à l'installation des vis tarauds dans le bois. Les vis à bois sont recommandées pour le bois.

• Mesurez la largeur de la porte. Réglez le ressort selon les indications du tableau.
• Glissez le galet dans le rail. Réglage de l'angle d'ouverture optionnel
• Fixez le rail au cadre avec les attaches fournies. Insérez les (4) bouchons du rail.
• Fixez le ferme-porte sur la porte avec les attaches fournies.
• Sujeta el brazo al cerrador con el tornillo ya incluido. Abre la puerta aprox. 30°, conecta el brazo al rodillo del riel, sujetándolo con el tornillo de ajuste.
• 7 Au besoin, réglez
  • 1 frein à l'ouverture
  • 2 vitesse de fermeture3 vitesse d'enclenchement

NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture

Fixez le boîtier avec les attaches fournies.

et la vitesse de verrouillage.

▲ DANGER

Une installation ou un réglage inadéquats peuvent entraîner des blessures ou des dommages. Veuille suivre toutes les instructions avec soin. Pour plus de renseignements composez le 877 - 671 - 7011

UNE OUVERTURE EXAGEREE DES SOUPAPES DE RÉGLAGE PEUT ENTRAÎNER DES FUITES, DES BLESSURES OU DES DOMMAGES. EUILLEZ SUIVRE LES INSTRUCTIONS AVEC SOIN.

4110 Instrucciondes de rieles para plantilla 110° con montaje del lado del empuje.

Localice la plantilla apropiada. Marca el centro de cada agujero. Barrena agujeros pilotos de 1/8" para los tornillos autorroscantes.

Verifique que la mano del cerrador corresponda a la mano de la puerta.

Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar tornillos para madera.

• Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo `indicado en el gráfico.
• Ponga el rodillo de ensamblaje en el riel. Posición de retención opcional
• Sujete el riel al bastidor con los sujetadores ya incluidos. Inserte dos (4) tapones de rieles.
• Sujeta el cerrador a la puerta con los sujetadores ya incluidos.
• Fixez le bras sur le ferme-porte avec les vis fournies. Ouvrez la porte à environ 30°, fixez le bras sur le galet du rail avec la vis calante.
• 7 Ajusta si se necesita
  • ① resistencia de apertura
  • ② velocidad principal③ velocidad de seguro

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

Coloca la tapa con los sujetadores ya incluidos.

▲ ADVERTENCIA

UNA INSTALACIÓN O UN AJUSTE INCORRECTOS PUEDEN RESULTAR EN DAÑO PERSONAL O MATERIAL. GA BIEN TODAS LAS INSTRUCCIONE PARA MÁS INFORMACIONES, LLAMA A LCN AL 877 - 671 - 7011

♠ ADVERTENCIA

LA AFERTURA DEMASIADO GRANDE DE LAS VÁLVULAS DE AJUSTE PUEDE OCASIONAR UN DERRAME, DAÑO PERSONAL O MATERIAL. SIGA BIEN TODAS LAS INSTRUCCIONES.

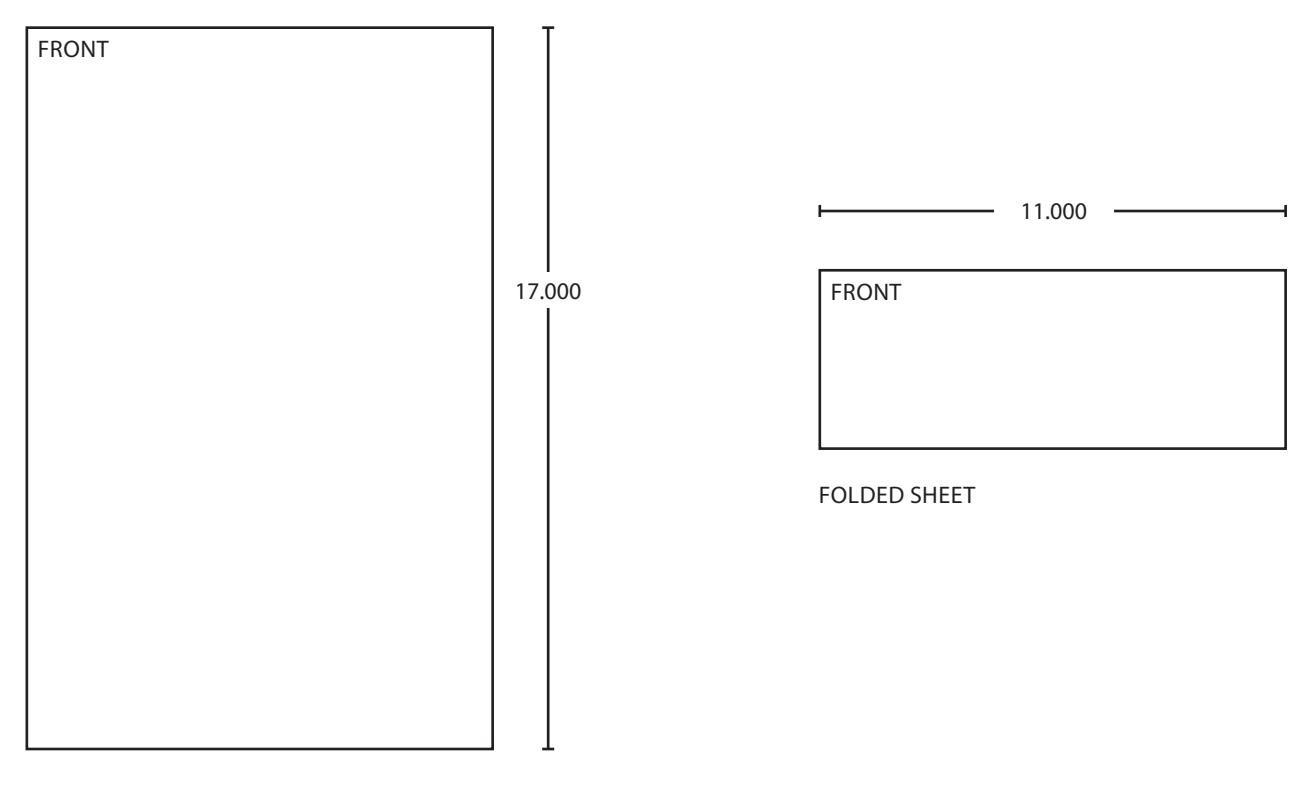

11.000
