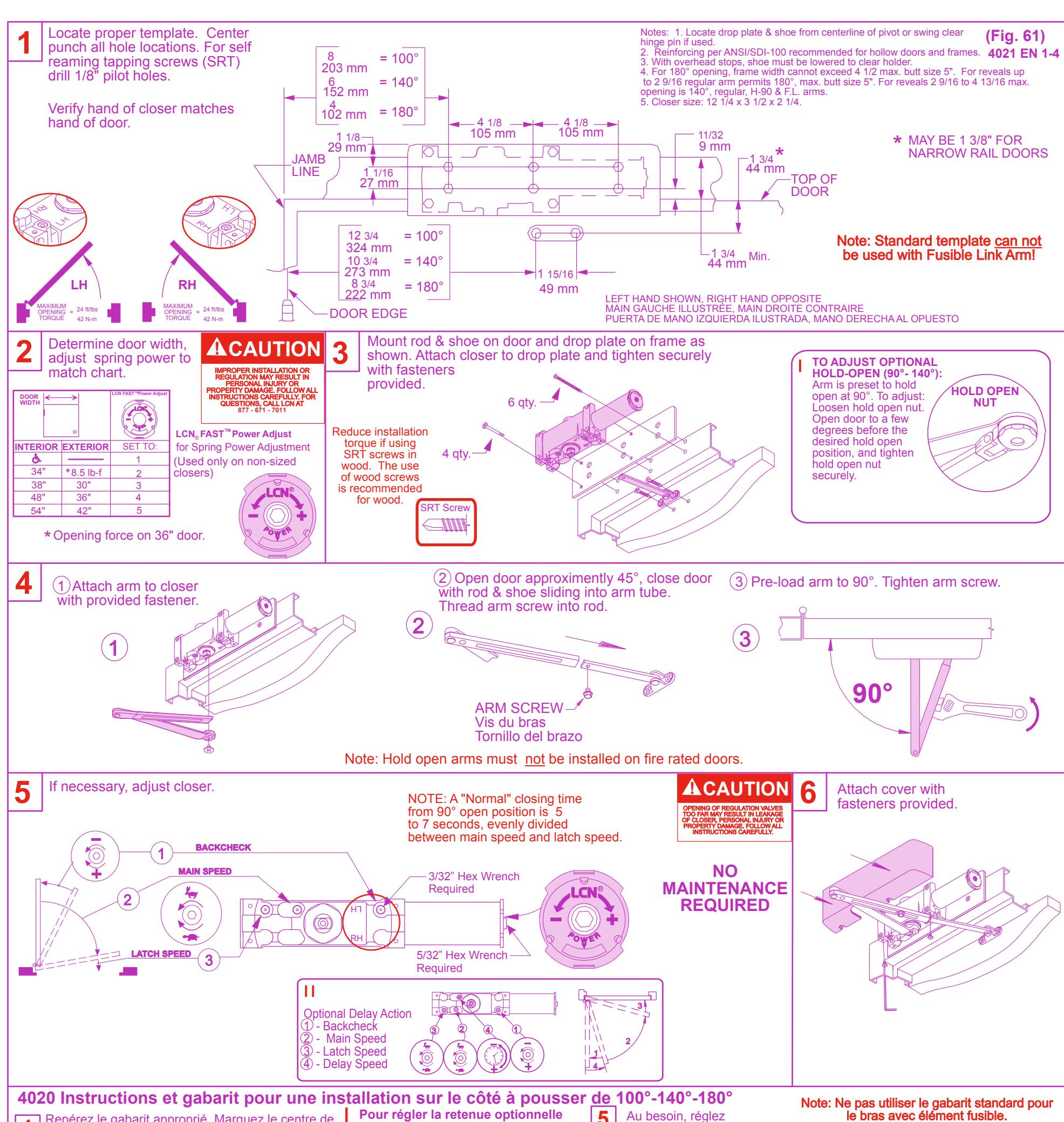

4020 Series

100°, 140°,180° Template Push Side

Installation Instructions

Repérez le gabarit approprié. Marquez le centre de tous les trous. Percez des trous de guidage de 1/8' pour les vis tarauds.

Vérifiez si la main du ferme-porte correspond à la main de la porte.

Réduisez le couple de serrage à l'installation des vis tarauds dans le bois. Les vis à bois sont recommandées pour le bois.

Mesurez la largeur de la porte. Réglez le

ressort selon les indications du tableau.

Réglage de force LCN_®FAST^™ pour régler la force du ressort

Montez la tige et le sabot sur la porte et la cadre, comme sur l'illustration. Attachez le ferme-porte à la cale. Fixez à l'aide des vis fournies.

Pour régler la retenue optionnelle (90°-140°): Le bras est préréglé pour une retenue à 90°. Pour modifier: Desserrez la vis de retenue, ouvrez la porte à quelques degrés avant la position de retenue désirée. Resserrez la vis.

(1) Attachez le bras au ferme-porte 4 avec l'attache fournie.

(2) Ouvrez la porte à environ 45°, fermez Ta porte avec la tige et le sabot glissant dans le tube du bras. Serrez la vis du bras dans la tige.

(3) Préchargez le bras à 90°, serrez la is du bras.

Au besoin, réglez

1) - résistance d'ouverture

2 - vitesse de fermeture (3) - vítesse de verrouillage

Action retardée optionnelle

résistance d'ouverture 2 - vitesse de fermeture

vitesse de verrouillage

4 - vitesse de retenue

Fixez le boîtier avec 6 les attaches fournies.

NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage.

A DANGER

877 - 671 - 7011

4020 Instrucciones para plantilla 100°-140°-180° montaje del lado de empuje.

Localice la plantilla apropiada. Marca el centro de cada agujero. Barrena agujeros pilotos de 1/8" para los tornillos autorroscantes. Verifique que la mano del cerrador corresponda a la mano de la puerta.

Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar tornillos para madera.

Determina la anchura de la puerta. Ajusta la Determina la anchura de la puerra. Ajusta la fuerza del resorte según lo indicado en el gráfico.

LCN FAST cuadrante de ajuste para ajustar la potencia del resorte

Monte la varilla y el zapata en la puerta y el calce en el bastidor como se muestra. Coloque el cerrador al calce y apriétalo seguramente con los sujetarores que se incluyen.

Para ajustar la retención opcional para retener a 90°. Para ajustar: Afloje la tuerca de retención, obra la hasta unos grados antes de la posición de retención deseada. Apriete suficientemente la tuerca de retención.

(1) Coloque el brazo al cerrador con el sujetador ya incluido

(2) Abre la puerta aprox. 45°, cierre la puerta con la varilla y el zapata deslizando en el tubo del brazo.

③ Prearme el brazo a 90°, y apriete L el tornillo del brazo.

Ajusta si es necesario.

(1) - resistencia de apertura 2 - velocidad principal

(3) - velocidad de seguro

Acción retardada opcional.

1) - resistencia de apertura

2 - velocidad principal 3 - velocidad de seguro

- velocidad de retardo

6 Coloca la tapa con los sujetadores ya incluidos.

Nota: No se usa la plantilla estándar con el Brazo de eslabón fusible.

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

ADVERTENCIA

LLAMA A LCN AL 877 - 671 - 7011

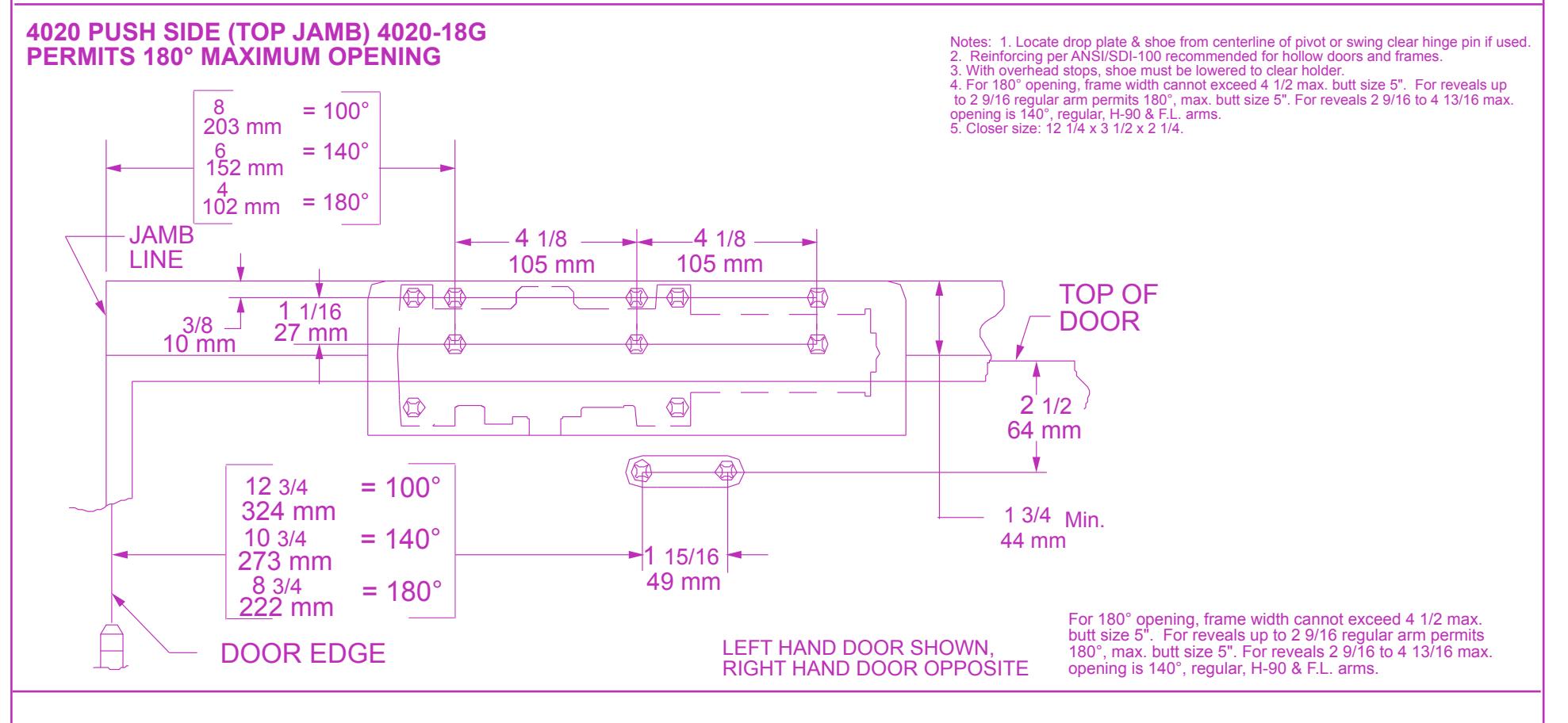

Notes: 1. Locate closer & shoe from centerline of pivot or swing clear hinge pin if used. 2. Reinforcing per ANSI/SDI-100 recommended for hollow doors and frames. 3. With overhead stops, shoe must be lowered to clear holder. 4. For 180° opening, frame width cannot exceed 4 1/2 max. butt size 5". For reveals up to 2 9/16 regular arm permits 180°, max. butt size 5". For reveals 2 9/16 to 4 13/16 max. opening is 140°, regular, H-90 & F.L. arms. 5. Closer size: 12 1/4 x 3 1/2 x 2 1/4. 4020 PUSH SIDE (TOP JAMB) SINGLE RABBETTED FRAME PERMITS 180° MAXIMUM OPENING 7 1/16 = 100° 179 mm 5 1/16 129 mm = 140° 6 $\backslash frac\{3\; \backslash ,\; 1/16\}\{78\; \backslash ,\; \backslash text\{mm\}\}\; =\; 180^\{\backslash circ\}$ 152 mm 2 1/2 64 mm ^∟11/16 1 1/4 17 mm 12 3/4 = 100° 324 mm 32 mm 10 3/4 1 15/16 273 mm = 140° 49 mm LEFT HAND DOOR SHOWN, 8 3/4 ς = 180° RIGHT HAND DOOR OPPOSITE 222 mm
