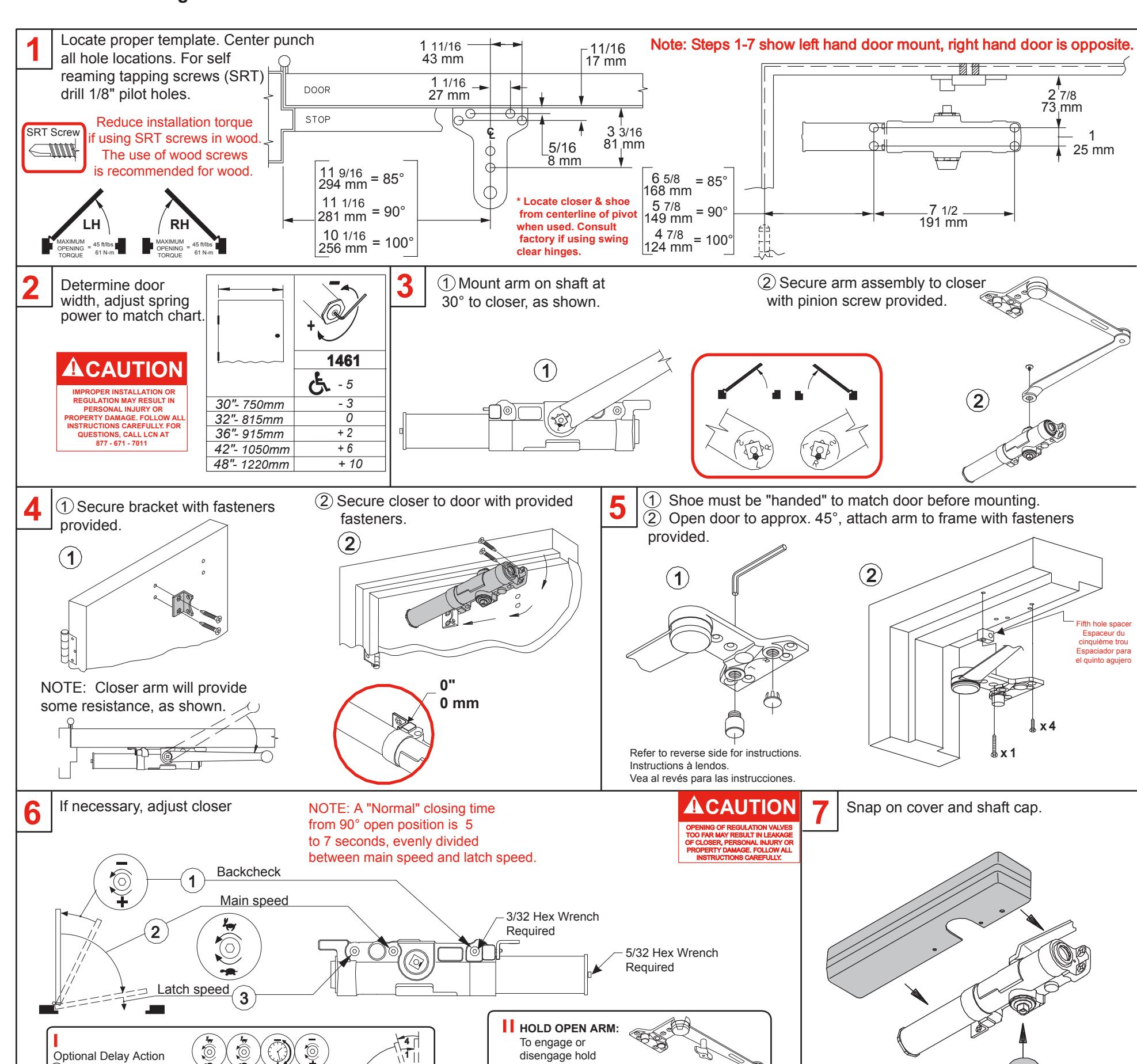

1461 CUSH

85° - 90° - 100° Template Push Side Mounting

Installation Instructions

open feature. turn control

handle one

quarter (1/4) turn.

1461 CUSH Instructions et gabarit 85°-90°-100° pour une installation sur le côté à pousser

Repérez le gabarit approprié. Marquez le centre de tous les trous. Percez des trous de guidage de 1/8" pour les vis tarauds.

Note: Les étapes 1-7 illustrent une main gauche. Le sens est inversé pour une main droite.

(1) - Backcheck

Main Speed

Latch Speed

4 - Delay Speed

Réduisez le couple de serrage à l'installation des vis tarauds dans le bois. Les vis à bois sont recommandées pour le bois.

Mesurez la largeur de la porte. Réglez le ressort selon les indications du tableau. Indicateur rotatif de réglage du ressort.

② Fixez l'assemblage du bras au ferme-porte à l'aide des vis fournies.

1) Fixez la console à l'aide des attaches fournies.

(2) Fixez le ferme-porte sur la porte avec les attaches fournies. NOTE: Le bras offrira une légère

résistance, comme sur l'illustration.

(1) La main de la console doit être adaptée à celle de la porte avant l'installion.

del cerrador, tal como se muestra.

2)Sujete el ensamblaje del brazo al

2 Sujete el cerrador a la puerta con

los sujetadores ya incluidos.

cerrador con el tornillo piñión ya incluido.

1 Sujete el soporte con los sujetadores

1 Montez le bras sur la tige à 30° du ferme-porte, comme sur l'illustration. 2 Ouvrez la porte à environ 45°, fixez le bras au cadre à l'aide des attaches fournies.

Au besoin, réglez

1)- frein à l'ouverture

2) - vitesse de fermeture (3) - vitesse d'enclenchement

Action retardée optionnelle

(1) - frein à l'ouverture (2) - vitesse de fermeture

(3) - vitesse d'enclenchement (4)- vitesse de retenue

Placez le couvercle et le capuchon du pignon.

NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage.

BRAS DE RETENUE: Pour engager ou désengager le mécanisme de retenue, tournez la manette de contrôle d'un quart (1/4) de tour.

ADANGER

Une installation ou un réglage

ADANGER

1461 Instrucciones CUSH para plantilla 85°-90°-100° montaje al lado de empuje. 1) Monte el brazo en el eje a 30°

ya incluidos.

Localice la plantilla apropiada. Marca el centro de cada agujero. Barrena agujeros pilotos de 1/8" para los tornillos autorroscantes.

Nota: Las etapas 1-7 indican un montaje de puerta a la izquierda, una puerta a la derecha está al lado opuesto.

Si se usan tornillos de rosca cortante en la madera, se deberá reducir el par de apretado. Con la madera, se recomienda utilizar tornillos para madera.

Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico. Indicador rotacional para el

ajuste de la fuerza del resorte.

NOTA: El brazo del cerrador ofrecerá cierta resistencia, tal como se muestra.

1 Debe de hacerse coincidir el lado de la zapata con la puerta antes de montarla.

(2) Abra la puerta hasta aprox. 45°, sujete el brazo al bastidor con los sujetadores ya incluidos.

Ajusta si se necesita

(1) - resistencia de apertura

2 - velocidad principal

3 - velocidad de seguro

Acción retardada opcional

resistencia de apertura velocidad principal velocidad de seguro velocidad de retardo

Coloca la tapa y el tapón de tiro.

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

BRAZO DE RETENCIÓN: Para embragar o desembragar la característica de retención, dar un cuarto de vuelta (1/4) al cabo.

ADVERTENCIA

UNA INSTALACIÓN O UN AJUSTE NCORRECTOS PUEDEN RESULTAR EN DAÑO PERSONAL O MATERIAI IGA BIEN TODAS LAS INSTRUCCIONES PARA MÁS INFORMACIONES. LLAMA A LCN AL 877 - 671 - 7011

ADVERTENCIA

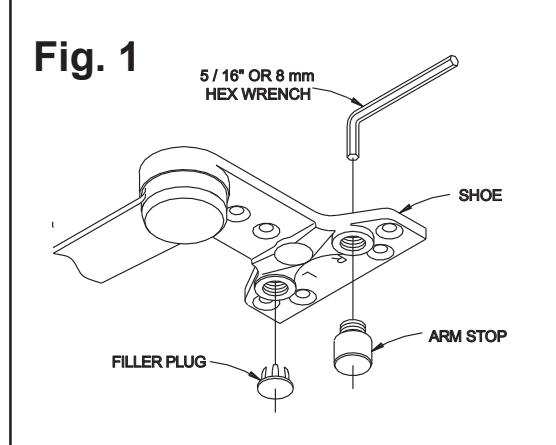

Both Cush and H.O. Cush shoes must be "handed" to match door BEFORE mounting. See Fig. 1.

For Left Hand doors: All shoes are shipped assembled for left hand doors. Insert 5/16" (8mm) Hex wrench into arm stop and turn counter - clockwise to seat stop as tightly as possible. For Right Hand doors: (see illustration) Push filler plug out of shoe. Using a 5/16" (8mm) Hex wrench, turn arm stop clockwise to remove from shoe. Thread arm stop into hole marked "R". Turn wrench counter - clockwise, seating stop as tightly as possible. Insert filler plug into other hole.

La main des sabots Cush ainsi que celle des sabots Cush avec retenue doit être adaptée à cette de la porte AVANT l'installation. Voir Fig. 1.

Portes main gauche: Tous les sabots sont expédiés assemblés pour main gauche. Insérez une clé hexagonale 5/16 ou 8mm dans la butée du bras et tournez en sens inverse des aiguilles d'une montre pour assurer une assise de butée solide.

Portes main droite: (voir l'illustration). Sortez le bouchon du sabot. À l'aide d'une clé hexagonale 5/16 ou 8mm, tournez dans le sens des aiguilles d'une montre pour enlever le sabot. En alignant bien les filets, insérez la butée du bras dans le trou "R". Tournez la clé en sens inverse des aiguilles d'une montre, pour assurer une assise de butée solide. Insérez le bouchon dans l'autre trou.

Debe de hacerse coincidir el lado de la zapata Cush o de la zapata Cush con retención antes de montarla. Ver Figura 1. Puertas mano izquierda: las zapatas se entregan todas en sambladas para puertas mano izquierda. Inserte una llave hex 5/16 (8 mm.) en el tope del brazo y gire en sentido contrario a las agujas del reloj para seguramente asentar el tope. Puertas mano derecha: (ver la ilustración). Quite el tapón de llenado de la zapata. Con una llave hez 5/16 (8 mm.), gire el tope del brazo en el sentido de las agujas del reloj para quitarlo de la zapata. Coloque el tope del brazo en el agujero marcado con "R", alineando bien las roscas. Gire la llave en el sentido contrario a las agujas del rejoj para asentar bien seguro el tope. Inserte el tapón de llenado en otro agujero.

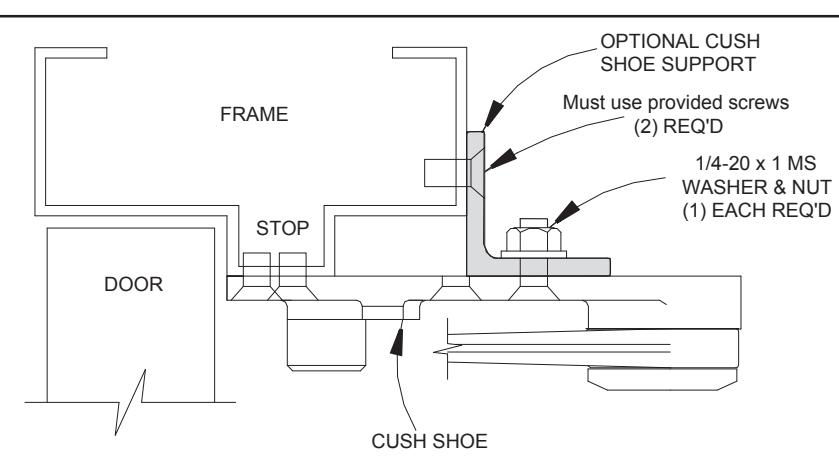

INSTRUCTIONS FOR INSTALLING CUSH SHOE SUPPORT

AFTER CUSH - N - STOP IS INSTALLED

• 1----Set Cush Shoe Support on top of Cush Shoe and hold against frame.
• 2---Assemble screw, washer, and nut as shown and tighten securely.
• 3---Using Shoe Support as Template drill & tap two 1/4-20 holes in frame.
• 4---Insert screw & tighten securely.

If frame is not wide enough to receive fifth screw, install Cush Shoe Support (available from Dealer) as shown below.

LE SUPPORT DU SABOT CUSH

APRÈS L'INSTALLATION DU CUSH - N - STOP

• 1----Mettez le support du sabot Cush sur le sabot Cush et appuyez-le contre
• 2---Assemblez la vis, la rondelle et le boulon comme sur l'illustration et serrez fermement.
• 3---En utilisant le support du sabot comme gabarit, taraudez deux trous de 1/4-20 dans le cadre.
• 4---Insérez la vis et serrez fermement.
• Si le cadre n'est pas assez large pour la cinquième vis, posez le support du sabot Cush (offert chez le concessionnaire) comme sur l'illustration.

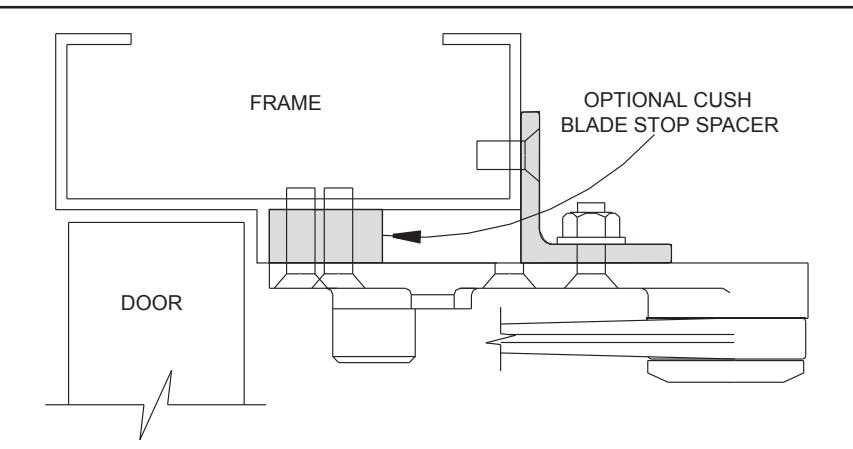

Should frames have 1/2" Blade Stop it is necessary to use 1/2" Blade stop Spacer (available from Dealer). Use both Blade Stop Spacer and Shoe Support wherever required.

Si le cadre a une butée de 1/2" il faut utiliser un espaceur de butée de 1/2" (offert chez le concessionnaire). Utilisez espaceur et support de sabot au besoin

Si los bastidores tienen un tope de pala de 1/2", se debe utilizar un espaciador de tope de pala de 1/2" (disponible del representante). Utilice un espaciador de tope de pala y un soporte de zapata cuando sea necesario.

INSTRUCCIONES DE INSTALACIÓN

SOPORTE DE ZAPATA CUSH

DESPUÉS DE HABER SIDO INSTALADO EL CUSH - N - STOP

• 1----Coloque el soporte de zapata Cush encima del zapata Cush y téngalo contra el bastidor.
• 2---Monte el tornillo, la arandela y la tuerca tal como se muestra y apriételos bien.
• 3---Usando el soporte de zapata como plantilla, taladre y rosque dos agujeros 1/4-20 en el bastidor.
• 4---Inserte el tornillo y apriételo bien.

Si el bastidor no es suficientemente ancho para recibir un quinto tornillo, instale un soporte de zapata Cush (disponible del representante) tal como se muestra abajo.

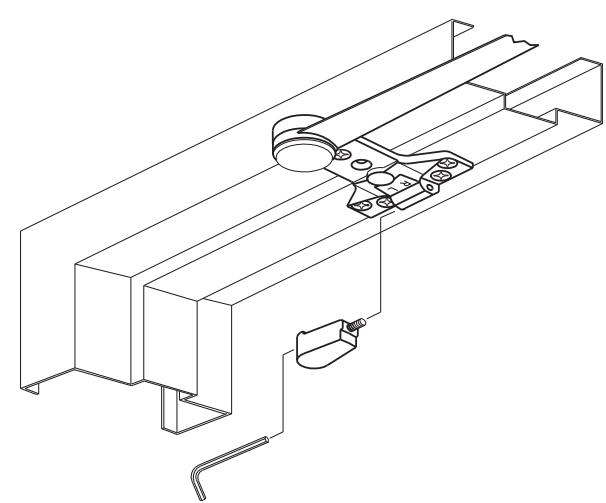

INSTRUCTIONS FOR INSTALLING

SPRING CUSH ARM

INSTALLATION

(Left hand shown; Right hand opposite)

• 1. <u>LOCATING</u>: See IMPORTANT INFORMATION below. In new installations, use standard CUSH template. When replacing existing CUSH arm, use existing mounting holes.
• 2. <u>INSTALLATION</u>: Mount shoe on frame FIRST. After shoe is mounted, use a 5/32 or 4 mm hex wrench to install the contact block assembly as shown above. Make sure the screw is tightened securely into the shoe.
• 3. <u>COMPLETING INSTALLATION</u>: Complete the installation as directed for regular CUSH arms in the main instruction sheet.

IMPORTANT INFORMATION:

$\backslash underline\{\backslash textbf\{1461\}\}$ : Spring Cush dead stop will occur approximately $5^\backslash circ$ beyond normal 1461 dead stop point.

<u>Backcheck</u>: DO NOT reduce backcheck setting of door closer. Spring Cush arm function does not replace backcheck

INSTRUCTIONS POUR INSTALLER UN BRAS À RESSORT CUSH

INSTALLATION

(Main gauche illustrée; main droite à l'opposé)

1. SITUER Voir RENSEIGNEMENTS IMPORTANTS. Pour une nouvelle installation, utilisez le gabarit CUSH standard. Pour remplacer un bras CUSH, utilisez les trous de montage déjà percés.

2. INSTALLATION: Montez le sabot sur le cadre EN PREMIER. Après avoir posé le sabot, utilisez une clé hexagonale 5/32 ou 4 mm pour installer l'assemblage comme sur l'illustration. Serrez la vis fermement dans le sabot.

3. TERMINER L'INSTALLATIONTerminer l'installation indiquée pour les bras CUSH sur la feuille d'instructions principale.

RENSEIGNEMENTS IMPORTANTS:

1461: L'arrêt du Cush à ressort se produira à environ 5° après celui du 1461 normal. Résistance d'ouverture: NE PAS réduire la résistance d'ouverture du ferme-porte. La fonction du bras Cush à ressort ne remplace pas cette résistance.

INSTRUCCIONES DE INSTALACIÓN DEL BRAZO DE RESORTE CUSH

<u>INSTALACIÓN</u>

(A la izquierda: como se muestra; a la derecha: al opuesto)

1.LOCALIZACIÓN Vea los DATOS IMPORTANTES abajo. Utilice la plantilla CUSH estándar en las nuevas instalaciones. Utilice los agujeros de montaje existentes cuando se reemplace un brazo CUSH existente.

2. INSTALACIÓN PRIMERO: Monte la zapata en el bastidor. Después de haber montado la zapata, utilice una llave de tuercas hexagonal 5/32 o 4 mm para instalar el ensamblaje de bloque de contacto como se muestra arriba. Asegúrese de apretar bien el tornillo en la zapata.

3. PARA COMPLETAR LA INSTALACIÓ NComplete la instalación como para los brazos CUSH regulares en la hoja de instrucciones principal.

DATOS IMPORTANTES:

1461: El paro en seco del resorte podrá ocurrir aproximadament de €spués del punto del paro en seco 1461 normal.

Resistencia de apertura: NO reduzca el ajuste de resistencia de apertura del cerrador. El funcionamiento del brazo de resorte Cush no reemplaza la resistencia de apertura.

BEGINNING SHEET

Additional Notes:
1. None

Revision History						Revision Description:
D	Е	F	G	Н	J	J > Revised artwork
N/A	N/A	N/A	N/A	N/A	043812	]
Material White Paper						Edited By	Approved By	EC Number	Release Date
						D. Myers	M. Sasso	043812	01-01-14

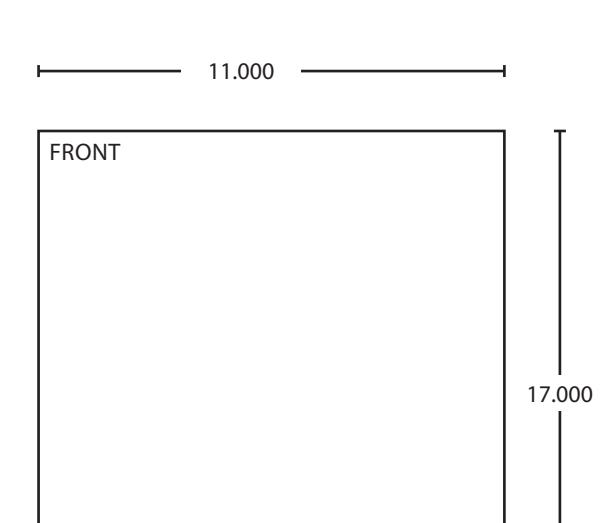

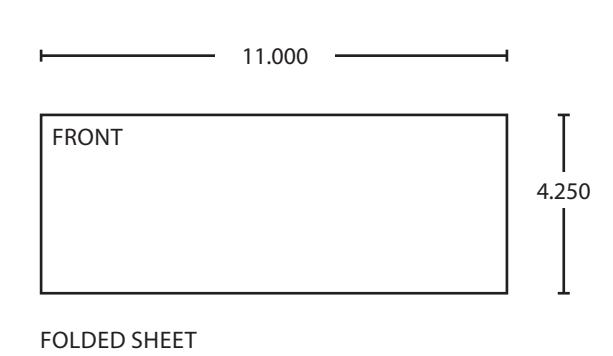

Notes 1. printed two sides 2. printed black						Title
						1460 Series Cush Instruction Sheet
3. tolerance ± .13						Creation Date	Number		Revision
printed in country may vary drawings not to scale						04-27-10	28014	28014
						Created By N/A	Activity 3899 Hancock Expwy
						Software: InDesign CS6	Canusita, CO 00011		Allegion 2014
