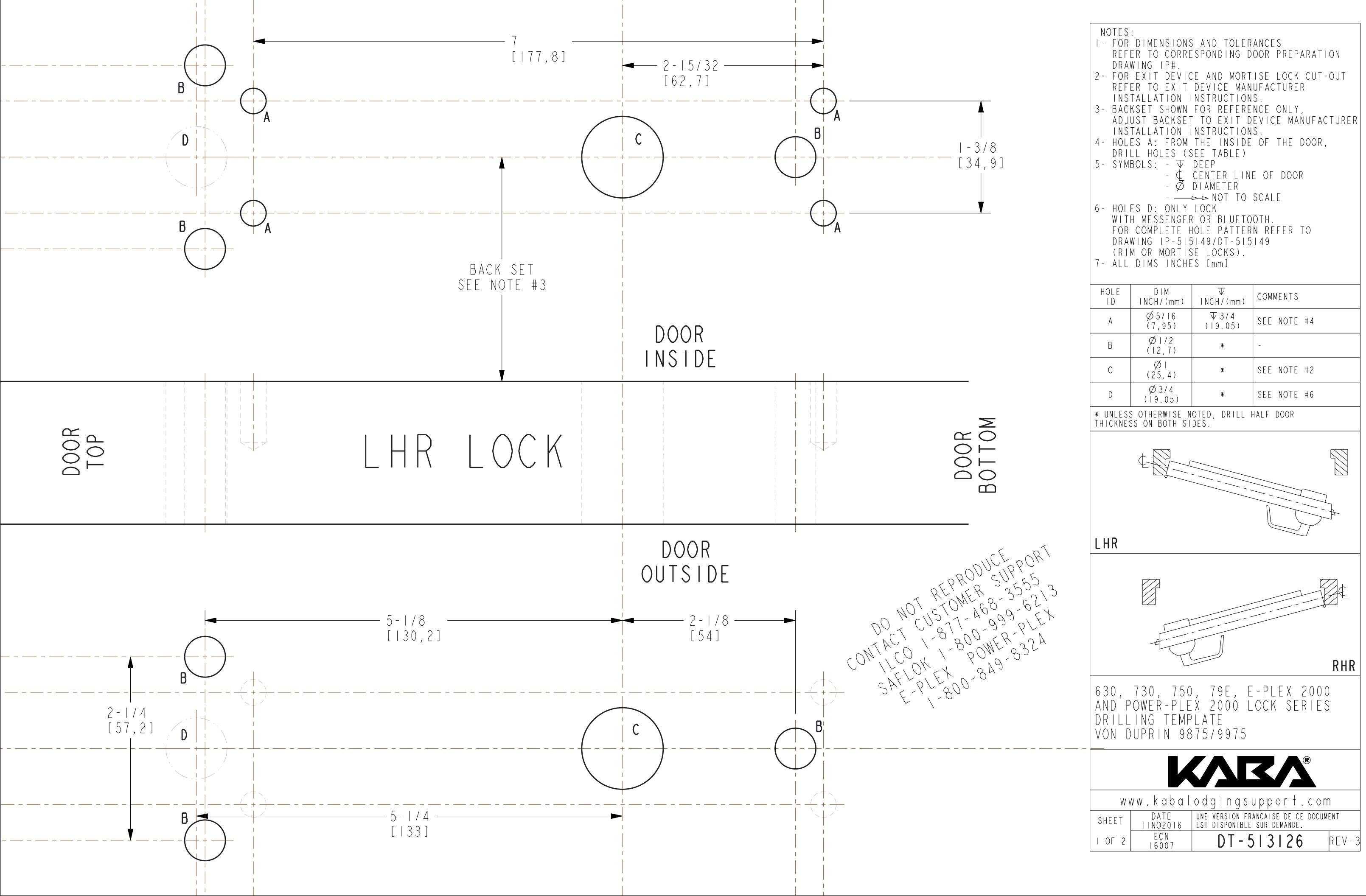

Eplex 2000 Drilling Template Von Duprin 9875, 9975 (DT-513126 Rev3)
Open the original PDF document
View PDF
-
-
- NOTES: I- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION DRAWING IP#. 2- FOR EXIT DEVICE AND MORTISE LOCK CUT-OUT REFER TO EXIT DEVICE MANUFACTURER INSTALLATION INSTRUCTIONS. 3- BACKSET SHOWN FOR REFERENCE ONLY, ADJUST BACKSET TO EXIT DEVICE MANUFACTURER INSTALLATION INSTRUCTIONS. 4- HOLES A: FROM THE INSIDE OF THE DOOR, DRILL HOLES (SEE TABLE) 5- SYMBOLS: ▼ DEEP -
|
HOLE
ID |
DIM
INCH/(mm) |
▼
INCH/(mm) |
COMMENTS |
| А |
Ø5/16
(7,95) |
√3/4
(19.05) |
SEE NOTE #4 |
| В |
Ø1/2
(12,7) |
* | - |
| С |
Ø I
(25,4) |
* | SEE NOTE #2 |
| D |
Ø3/4
(19.05) |
* | SEE NOTE #6 |
* UNLESS OTHERWISE NOTED, DRILL HALF DOOR THICKNESS ON BOTH SIDES.

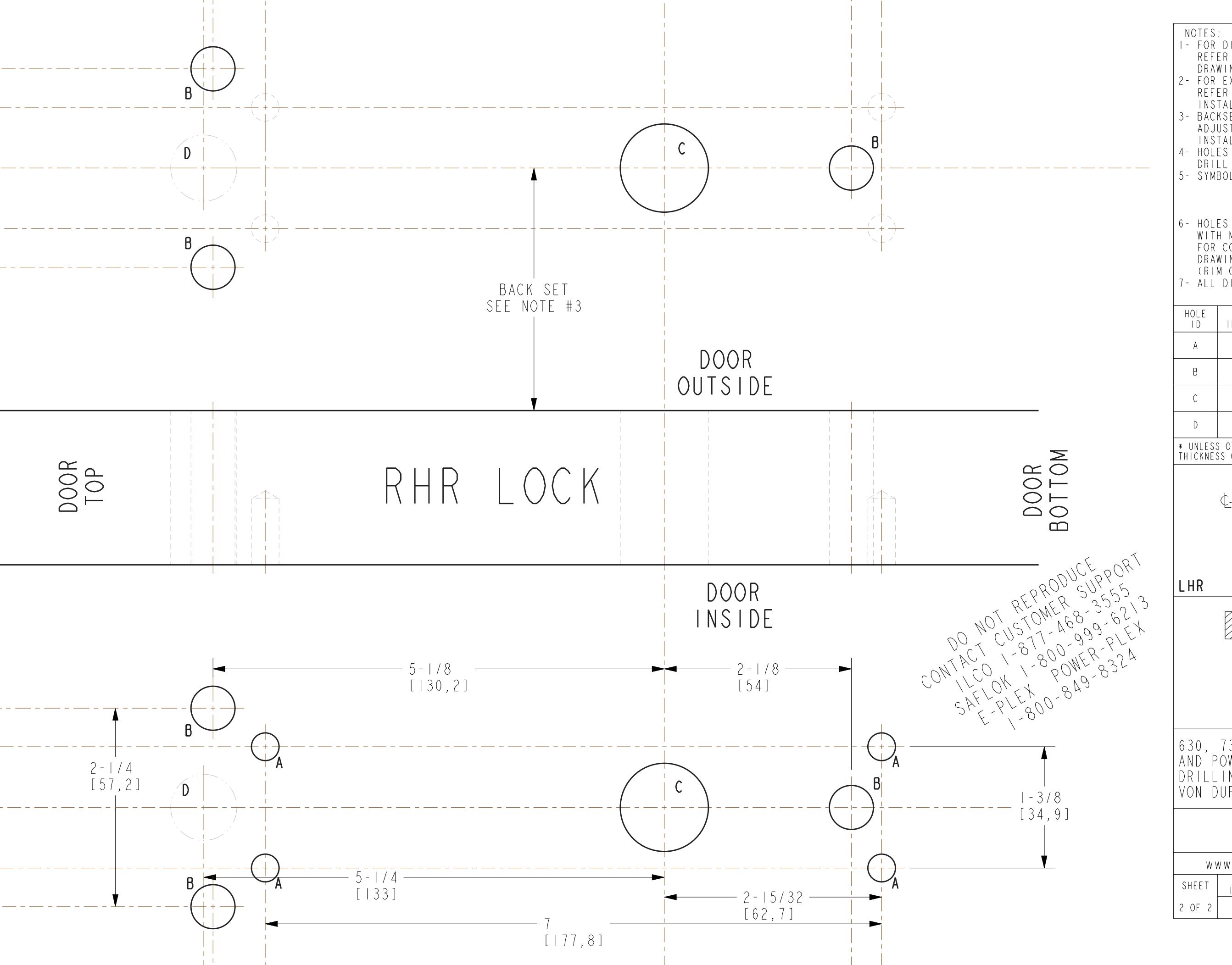

630, 730, 750, 79E, E-PLEX 2000 AND POWER-PLEX 2000 LOCK SERIES DRILLING TEMPLATE VON DUPRIN 9875/9975
| W V | vw.kabal | 0 d | gıng | suppo | rt. | com |
|---|---|---|---|---|---|---|
| псст | DATE | UNE | VERSION | FRANCAISE | DE CE | DOCUMEN. |
| SHEET | IINO2016 | EST DISPONIBLE SUR DEMANDE. | 1EN I |
|---|---|---|---|
| 2 OF 2 |
ECN
16007 |
DT-513126 | REV-3 |
