NCoder

  • E Guía de instalación
  • Montageanleitung
  • (F) Guide d'installation
  • P Guia de instalação

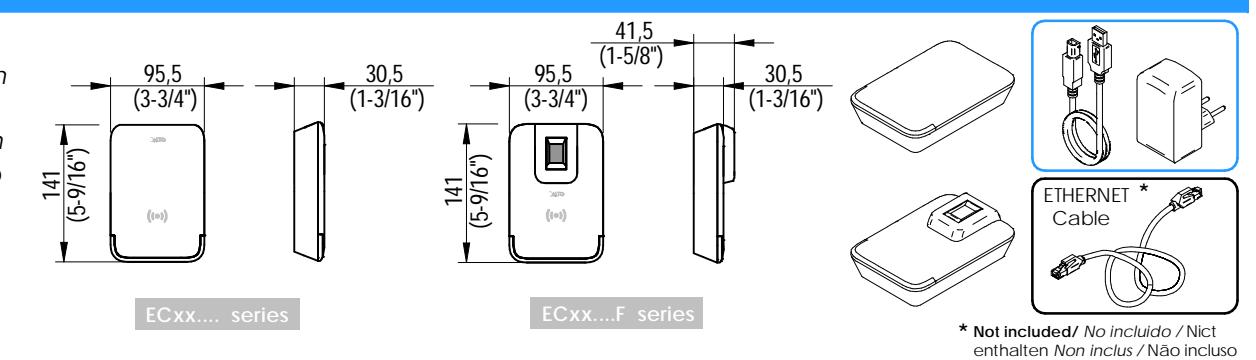

Installation

Elnstalación

©Installation

P Instalação

NCoder MODE

IMPORTANT: The Ethernet connection requires the use of the provided power supply adapter for a correct product operation. / IMPORTANTE: La conexión Ethernet requiere el uso de la fuente de alimentación suministrada para un funcionamiento correcto del producto. / WICHTIG: Die Ethernet-Verbindung effordert die Verwendung des mitgelleferten Steckennetzteils für einen korrekten Betrieb des Produkts. / IMPORTANT: La connexion Ethernet nécessite l'utilisation de l'adaptateur d'alimentation électrique fourni pour un fonctionnement correct du produit./ IMPORTANTE: A ligação Ethernet requer a utilização do adaptador de alimentação fornecido para um funcionamento correto do produto.

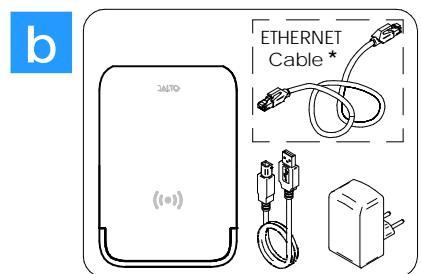

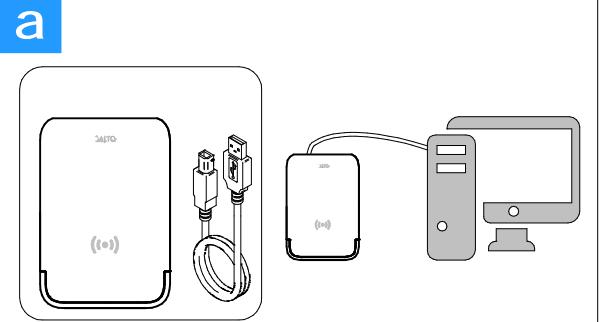

Select desired communication mode, USB (a) or Ethernet (b). / Seleccione modo de comunicación deseado, USB (a) o Ethernet (b). Wählen Sie den gewünschten Kommunikationsmodus, USB (a) oder Ethernet (b). / Sélectionnez le mode de communication souhaité, USB (a) ou Ethernet (b). Selecione o modo de comunicação desejado, USB (a) ou Ethernet (b).

DESKTOP READER MODE

Only with USB communication. / Solo es posible la comunicación USB. Nur USB Kommunikation. / Uniquement la communication USB. Apenas comunicação USB.

To be able to work in Desktop Reader mode, the NCoder must be configured through the Space. I Para poder funcionar en modo Desktop Reader, el NCoder debe ser configurado a través del Space.

Um im Desktop Reader -Modus zu arbeiten, muss das Gerät über konfiguriert werden Space. / Pour fonctionner en mode Desktop Reader, le périphérique doit être configuré via Space. / Para poder operar no modo Desktop Reader, o dispositivo deve ser configurado através de Space.

(FG) Electrical characteristics

© Características eléctricas

© Elektrische Eigenschaften

© Característiques electriques © Características eléctricas

OPERATING CHARACTERISTICS
Min. Max. Unit
Temperature 0 50 °C
Humidity 0 95 %
RF CHARACTERISTICS
Min. Cen. Max. Unit
RFID frecuency - 13.56 - Mhz
Bluetooth Smart frecuency 2400 2445 2483.5 Mhz
POWER CONSUMPTION
Тур. Max. Unida
USB 250 400 mA
Ethernet 350 500 mA
CABLE REQUIREMENTS
Ethernet UTP CAT5e
USB USB 2.0 Male USB A to Male
USB B
E CONDICIONES AMBIENTALES
Min. Max. Unidad
Temperatura 0 50 °C
Humodad 0 05 0/_
CARACTERÍSTICAS RF
Min. Cen. Max. Unidad
Frecuencia RFID - 13.56 - Mhz
Frecuencia
Bluetooth Smart 		2400 2445 2483.5 Mhz
CONSUMO ENERGÍA
Тур. Max. Unidad
USB 250 400 mA
Ethernet 350 500 mA
REQUERIMIENTOS CABLE
Ethernet UTP CAT5e
USB USB 2.0 USB A - USB B

D | OMGEVING | Min. | Max. | Einheit | Temperatur | 0 | 50 | °C | Luftfeuchtigke | 0 | 95 | %

RF CHARAKTERISTIK
Min. Mittel Max. Einheit
RFID Frequenz • 13.56 - Mhz
Bluetooth Smart
Frequenz 		2400 2445 2483.5 Mhz
STROMVERBRAUCH
Тур. Max. Einheit
USB 250 400 mA
Ethernet 350 500 mA
KABELANFORDERUNGEN
Ethernet UTP CAT5e
USB USB 2.0 männlich USB A auf
männlich USB B

CONDITION DE FONCTIONNEMENT | Min. | Max. | Unité | Température | 0 | 50 | °C | | Humidité | 0 | 95 | %

CARACTERISTIQUE RF
Min. Cen. Max. Unité
FREQUENCE RFID • 13.56 - Mhz
Fréquence
Bluetooth Smart 		2400 2445 2483.5 Mhz
CONSON 1MAT ION D' ÉNERGIE
Тур. Max. Unité
USB 250 400 mA
Ethernet 350 500 mA
Ethernet 350 500 mA
CABLE NECESSAIRE
Ethernet UTP CAT5e
USB USB 2.0 Male USB A vers
Male USB B

P CONDIÇÕES AMBIENTAIS Min. Max. Unidade Temperatura 0 50 °C Humidade 0 95 %

CARACTERÍSTICAS RF
Min. Cen. Max. Unidade
Frequência RFID - 13.56 - Mhz
Frequência
Bluetooth Smart 		2400 2445 2483.5 Mhz
CONSUMO DE ENERGIA
Tip. Máx. Unidade
USB 250 400 mA
Ethernet 350 500 mA
TIPO DE CABO
Ethernet UTP CAT5e
USB USB 2.0 USB A - USB B

© Configuración

Monfiguration

© Configuration

(Eng) SET NCoder NETWORK ADDRESS

(E) CONFIGURCIÓN DIRECCIÓN DE RED DEL NCoder

D NCoder-NETZWERKADRESSE EINSTELLEN

F) SET NCoder ADRESSE RESEAU

P) DEFINIR O ENDEREÇO DE REDE DO NCoder

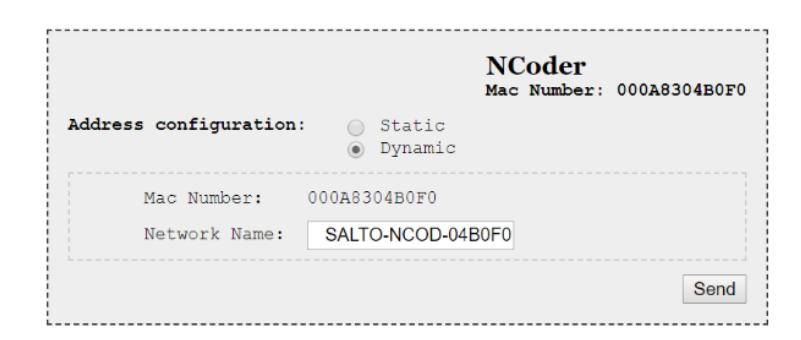

  • eng The NCoder is a DHCP ready device. If there is not DHCP server, the user can manually set up a static IP address using a web browser.
    • Press the CLR button for 5 seconds to access the addressing mode (see addressing status signalling).

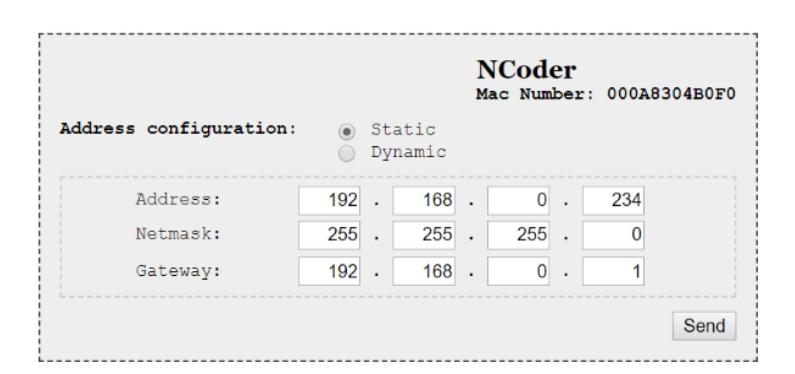

    • Access the IP address 192.168.0.234 with your web browser. Set up the network parameters and click on "send". The NCoder will leave the addressing mode automatically.
    • If you do not want to change the device settings, press CLR button during 5 seconds.
    • Use SALTO ProAccess software to detect and initialize the device (consult SALTO ProAccess Software user manual).
    • After modifying the configuration, initialization on Space is required.
  • E El NCoder es un dispositivo DHCP. Si no hay un servidor DHCP, el usuario puede configurar una dirección IP estática mediante la web.
    • Pulsar durante 5 segundos el botón CLR para acceder al modo de direccionamiento (ver señalética modo direccionamiento).
    • Acceder mediante el navegador web a la direción IP 192.168.0.234. Configurar los parámetros de red y pulsar "enviar". El NCoder abandonará automaticamente el modo de direccionamiento.
    • Si desea que no cambie la configurción del dispositivo, pulsa el botón CLR durante 5 segundos.
    • Utilice el software SALTO ProAccess para inicializar el dispositivo (consulte el manual de usuario del software de SALTO ProAccess)
    • Una vez modificada la configuración, es necesaria la inicialización en el Space.
  • (D) Der NCoder ist DHCP Vorbereitet. Im Werkszustand ist der DHCP Modus aktiviert. Wenn der Kunde keinen DHCP Server verwendet, dann muss eine manuelle IP-Adresse konfiguriert werden.
    • Drücken Sie die CLR Taste 5 Sekunden lang, um in den Adressierungsmodus zu gelangen (siehe Signale, Adressiermodus).
    • Greifen Sie mit Ihrem Webbrowser auf die IP-Adresse 192.168.0.234 zu. Richten Sie die Netzwerkparameter ein und klicken Sie auf "Senden". Der NCoder verlässt den Adressierungsmodus automatisch.
    • Wenn Sie die Einstellungen nicht ändern möchten, drücken Sie die CLR-Taste erneut 5 Sekunden lang.
    • Verwenden Sie die SALTO ProAccess-Software, um das Gerät zu initialisieren und einzurichten (siehe Benutzerhandbuch SALTO ProAccess Software).
    • Nach der Änderung der Konfiguration ist eine erneute Initialisierung in der SALTO ProAccess Space erforderlich.
  • F Le NCoder est un appareil prêt DHCP. S'il n'y a pas de serveur DHCP, l'utilisateur peut configurer manuellement une adresse IP statique à l'aide d'un navigateur Web.
    • Appuyez sur le bouton CLR pendant 5 secondes pour accéder au mode d'adressage (voir la signalisation d'état d'adressage).
    • Accédez à l'adresse IP 192.168.0.234 à l'aide de votre navigateur Web. Configurez les paramètres du réseau et cliquez sur "Envoyer". Le NCoder quittera automatiquement le mode d'adressage.
    • Si vous ne souhaitez pas modifier les paramètres de l'appareil, appuyez sur le bouton CLR pendant 5 secondes.
    • Utilisez le logiciel SALTO ProAccess pour détecter et initialiser le
    • périphérique (consultez le manuel d'utilisation du logiciel SALTO ProAccess).
    • Après avoir modifié la configuration, une initialisation sur Space est requise.

  • P- O NCoder é um dispositivo preparado para DHCP. Se não houver um servidor DHCP, o utilizador pode configurar manualmente um endereço de IP estático usando um navegador web.
    • Pressione o botão CLR durante 5 segundos para aceder ao modo de endereçamento (ver sinalização do estado de endereçamento).
    • Aceda ao endereço de IP 192.168.0.234 com o seu navegador web. Configure os parâmetros da rede e clique em "send". O NCoder irá sair do modo de endereçamento automaticamente.
    • Se não pretender alterar as definições do dispositivo, pressione o botão CLR durante 5 segundos.
    • Utilizar o software SALTO ProAccess para detetar e inicializar o dispositivo (consulte o manual de utilizador do software SALTO ProAccess).
    • Após modificar a configuração, é necessário inicilizar no Space.

Configuration successfully sent.

Eng DIPSWITCH SET UP
CONFIGURCIÓN DEL DIPSIWTCH
DIP-SCHALTER EINSTELLUNGEN
F CONFIGURATION DU DIPSWITCH
P CONFIGURAÇÃO DIPSWITCH

For future uses

Para usos futuros

D Für zukünftige Anwendungen

F) Pour des utilisations futures

(P) Para usos futuros

  • (Eng) It is necessary that NCoder be in factory mode (factory mode signalling). Press CLR button during 5 seconds and continue the steps described at Space's user manual.
  • (E) Será necesario que el NCoder se encuentre en modo fábrica (señalización estado fábrica). Pulsar el botón CLR y completar los pasos indicados en el manual de Space.
  • (D) Wenn es notwendig ist, den NCoder neu zu installieren, ist es möglich, ihn mit Werkseinstellungen neu zu starten.
  • (F) S'il est nécessaire de réinstaller le NCoder, il est possible de le redémarrer en mode usine.
  • (P) Se for necessário reinstalar o NCoder, é possível reiniciá-lo para modo de fábrica.

  • [ing] If it is necessary to re-install the NCoder, it is possible to restart it to factory mode. If you connect power supply while pressing CLR button during 5 seconds, the NCoder will return to the same status as when it left the factory.
  • (E) En caso de requerir re-instalación del NCoder se puede realizar un reinicio a estado de fábrica. Si conecta la alimentación mientras se pulsa el botón CLR y se mantiene éste pulsado durante 5 segundos, se provocará un reinicio a estado de fábrica, devolviendo el NCoder a la misma situación que cuando salió de fábrica.
  • (b) Wenn Sie die Stromversorgung anschließen, während Sie die CLR-Taste 5 Sekunden lang gedrückt halten, startet der NCoder mit den Werkseinstellungen.
  • (F) Si vous connectez l'alimentation en maintenant la touche CLR enfoncée pendant 5 secondes, le NCoder reviendra au même état qu'à sa sortie d'usine.
  • P Se ligar a fonte de alimentação enquanto estiver a pressionar o botão CLR durante 5 segundos, o Ncoder irá voltar ao mesmo estado que tinha quando saiu de fábrica.

Maintenance EMantenimiento Del Instandhaltung EEntretien Del Manutenção

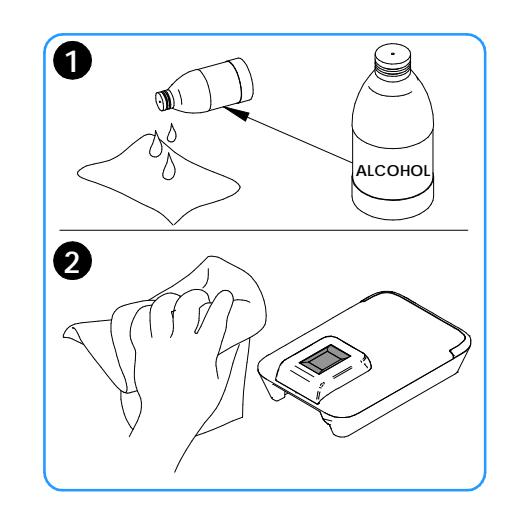

  • Eng Dampen a lint-free cloth or cotton swap with alcohol. Gently rub the cloth back and forth across the sensor. Repeat the process once or twice as needed. Visually observe that no residual solution remains on the sensor, especially the edges. Caution: Harsh and abrasive materials are not recommended for cleaning sensors.
  • E Humedezca un paño sin pelusa o un algodón con alcohol. Frótelo suavemente de un lado a otro del sensor. Repita el proceso una o dos veces según sea necesario. Comprobar que no queden residuos, especialmente en los bordes. Precaución: No se recomiendan materiales ásperos y abrasivos para limpiar el sensor.
  • (D) Befeuchten Sie ein fusselfreies Tuch oder einen Wattestäbchen mit Alkohol. Reiben Sie das Tuch vorsichtig über den Sensor hin und her. Wiederholen Sie den Vorgang bei Bedarf ein- bis zweimal. Beobachten Sie optisch, dass keine Restlösung auf dem Sensor verbleibt, insbesondere in den Ecken

Vorsicht: Harte und abrasive Materialien werden nicht zur Reinigung des Sensors empfohlen.

  • (F) Humidifiez un chiffon non pelucheux ou un coton-tige avec de l'alcool. Frottez doucement le chiffon d'avant en arrière sur le capteur. Répétez le processus une ou deux fois au besoin. Observez visuellement qu'aucune solution résiduelle ne reste sur le capteur, en particulier les bords.
    • Attention: Les matériaux durs et abrasifs ne sont pas recommandés pour le nettoyage des capteurs.
  • (P) Humedeça um pano sem fiapos ou uma cotonete de algodão em álcool. Esfregue suavemente para frente e para trás toda a superficie do sensor. Repita o processo uma ou duas vezes, conforme necessário. Verifique visualmente se nenhum resíduo permanece no sensor, especialmente nas bordas.

Atenção: Materiais agressivos e abrasivos não são recomendados para limpeza de sensores.

SIGNALLING LIGHT TIME BUZZER TIME
Waiting for key/finger Blinking green 500/500 Cont. Low pitched 500/500 Cont.
Key processing Blinking yellow 50/50 100 msec Low pitched 50/50 100 msec
Successfully processed key/finger Green 1 sec Low pitched 1 sec
Operation failure Red 1 sec High pitched 50/50 1 sec
Factory mode Red Cont. No -
Addressing status Yellow Cont No -
Waiting for initialization Blinking red 500/500 Cont. No -
Ncoder start up Green 1 sec No -
DR activation Yellow 1000 + Green 500 1,5 sec Silence 1000 + high pitched 500 1,5 sec
Finger successfully reading Blinking green 50/50 300 msec Low pitched 50/50 300 msec
Finger failure reading Blinking red 100/100 200 msec No -
SEÑAL LUZ TIEMPO BUZZER TIEMPO
Espera de llave/Huella Verde intermitente 500/500 Cont. Grave intermitente 500/500 Cont.
Procesado de llave/Huella Amarillo intermitente 50/50 100 mseg Grave intermitente 50/50 100 mseg
Llave/Huella procesada con éxito Verde 1 seg Medio 1 seg
Fracaso de la operación Rojo 1 seg Agudo intermitente 50/50 1 seg
Estado de fábrica Rojo Cont. No -
Estado de addressing Amarillo Cont No -
Esperando inicialización Rojo parpadeante 500/500 Cont. No -
Arranque del NCoder Verde 1 seg No -
Activación de DR Amarillo 1000 + Verde 500 1,5 seg Silencio 1000 + Agudo 500 1,5 seg
Lectura correcta huella Verde parpadeante 50/50 300 mseg Grave intermitente 50/50 300 mseg
Lectura incorrecta huella Rojo parpadeante 100/100 200 mseg No -
SIGNAL LED ZEIT BUZZER ZEIT
Warte auf Finger / Medium Grün blinken 500/500 Konst. Tiefer Ton 500/500 Konst.
Schlüssel wird verarbeitet Gelb blinken 50/50 100 msec Tiefer Ton 50/50 100 msec
Medium / Finger erfolgreich verark Grün blinken 500/500 1 sec Tiefer Ton 1 sec
Operation fehlgeschlagem Rot 1 sec Hoher Ton 50/50 1 sec
Werkszustand Rot Konst. Aus -
Adressiermodus Gelb Konst. Aus -
Warte auf Initialisierung Rot blinken 500/500 Konst. Aus -
Ncoder startet Grün 1 sec Aus -
DR Aktivierung Gelb 1000 + Grün 500 1,5 sec Ruhe 1000 + Hoher Ton 500 1,5 sec
Finger erfolgreich gelesen Grün blinken 50/50 300 msec Tiefer Ton 50/50 300 msec
Finger unerfolgreich gelesen Rot blinken 100/100 200 msec Aus -
SIGNAL VOYANT TEMP BUZZER TEMP
En attente de la clé/du doigt Vert clignotant 500/500 Cont. Grave 500/500 Cont.
Traitement de la clé Vert clignotant 50/50 100 msec Grave 50/50 100 msec
Clé/doigt validée avec succès Vert 1 sec Moyen 1 sec
Echec de l'opération Rouge 1 sec Aigu 50/50 1 sec
Mode usine Rouge Cont. Non -
En attente d'initialisation Rouge clignotant 500/500 Cont Non -
En cours d'adressage Jaune clignotant 500/500 Cont. Non -
Ncoder démarrer Vert 1 sec Non -
Activation du DR Jaune 1000 + Vert 500 1,5 sec Silence 1000 + Aigu 500 1,5 sec
Lecture réussie du doigt Clignotant vert 50/50 300 msec Aigu intermittent 50/50 1 sec
Erreur de lecture du doigt Clignotant rouge 100/100 200 msec Off Cont.
SINAL LUZ TIME BUZZER TIME
A aguardar chave/impressão digita Verde intermitente 500/500 Cont. Grave intermitente 500/500 Cont.
A processar chave/impressão digita Amarelo intermitente 50/50 100 msec Grave intermitente 50/50 100 msec
Chave/impressão digital processad Verde 1 sec Grave intermitente 1 sec
Operação falhada Vermelho 1 sec Agudo intermitente 50/50 1 sec
Modo de fábrica Vermelho Cont. Não -
Estado de endereçamento Amarelo Cont Não -
A aguardar inicialização Vermelho intermitente 500/500 Cont. Não -
Arranque do Ncoder Verde 1 sec Não -
Ativação de DR Amarelo 1000 + Verde 500 1,5 sec Silêncio 1000 + Agudo 500 1,5 sec
Leitura bem sucedida da impressão Verde intermitente 50/50 300 msec Grave intermitente 50/50 300 msec
Leitura falhada da impressão digita Vermelho intermitente 100/100 200 msec Não -
