EDWARDS Instrucciones de instalación para Serie de Catálogo Adaptatone Millennium Local/System Signal 5536M-24, y 5536MHV-24

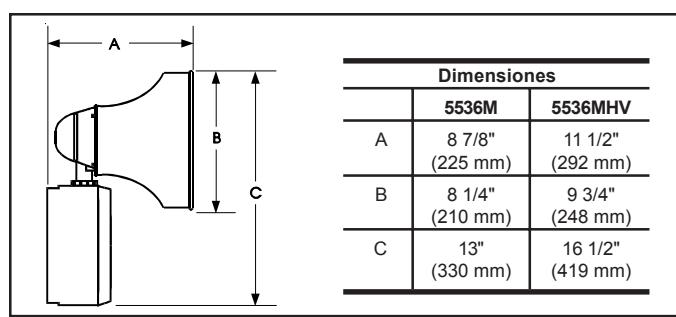

Figura 1. Dimensiones

Descripción y operación

El Adaptatone marca Edwards es un dispositivo sólido, independiente, de señalización audible con tonos seleccionables. Se puede usar en interiores o al aire libre y está hecho para aplicaciones industriales donde se requieren salidas altamente audibles y microcomputadores de suma confiabilidad. Las series de catálogo terminando por sufijos -24AQ, o -24Y6 tienen marca de CE y están certificadas por TUV-RHEINLAND porque cumplen con las directivas de la Unión Europea de Compatibilidad Electromagnética (industrial) y de Seguridad de Bajo Voltaje (Solicite la Declaración de Conformidad). Además, la serie Adaptatone Millenium está listada bajo Dispositivos de Señalización Audible para uso en los siguientes locales peligrosos.

Número de catálogo	Locales peligrosos	Código de temp.
5536M-24AQ	Clase I, Div. 2, Grupos A, B, C, D	T4 (135C)
5536M-24N5 5536M-24Y6 5536MHV-24AQ 5536MHV-24Y6	Clase II, Div. 2, Grupos F, G Clase III, Div. 1 y 2	T5 (100C)

El Adaptatone funciona con alimentación local. Suena una señal de altos decibeles determinada mediante interruptores miniaturizados de programación dentro de la unidad. El Adaptatone se puede programar para cualquier de los 27 tonos listados en la Figura 11.

Se pueden programar tres tonos a la vez en la unidad. Esos tonos operan según un sistema de prioridades piramidal. El tono programado en el SW2 tiene prioridad sobre lo programado en el SW3 y SW4. Asimismo, el tono programado en el SW3 tiene prioridad sobre el tono en el SW4. Se puede conectar una señal de audio externa de hasta 12V RMS para tener prioridad sobre todas las señales de tonos generados internamente.

El nivel de decibeles y la dirección lateral del parlante se ajustan facilmente.

Especificaciones mecánicas

Peso
Locales peligrosos, Estándar UL: UL1604
Temperatura ambiental+5 C. a +40 C. (+41 F. a +104 F.)

Especificaciones mecánicas

Locales no peligrosos

Temp.ambiental variable .... -40 C. a +66 C. (-40 F. a +151 F.)

Locales peligrosos y condiciones ambientales variables se aplican solamente donde están aceptados los listados UL y no se aplican a la conformidad CE o TUV-Rheinland.

Especificaciones eléctricas

	Placa de entrada		Potencia principal
				Corrie
Número de catálogo	Voltaje	Corriente	Voltaje	Standby	Tono encendido
Volumen normal
5536M-24AQ	24V DC	6 mA	24V DC 24V AC 50/60 Hz	0.10 0.10	0.74 1.3
5536M-24N5	24V DC	6 mA	120V AC 50/60 Hz	0.10	0.36
5536M-24Y6	24V DC	6 mA	125V DC* 250V DC* 120V AC 50/60 Hz 240V AC 50/60 Hz	0.10 0.02 0.10 0.10	0.21 0.10 0.32 0.20
Alto volumen
5536MHV-24AQ	24V DC	6 mA	24V DC 24V AC 50/60 Hz	0.10 0.10	1.5 2.3
5536MHV-24Y6	24V DC	6 mA	125V DC* 250V DC* 120V AC 50/60 Hz 240V AC 50/60 Hz	0.10 0.02 0.10 0.10	0.39 0.19 0.56 0.34

^* La marca CE y las certificaciones TUV-Rheinland no se aplican a CD de 125V o CD de 250V.

Instalación

El Adaptatone se puede montar a cualquier superficie plana o se puede dejar independiente y montado en cañería rígida. El Adaptatone se debe instalar según la última edición del "National Electrical Code" o de cualquier otra regulación aplicable en el país y localidad en los cuales se instala, y tiene que instalarlo un electricista capacitado y calificado.

NOTA: Hay que tomar en cuenta la mayor resistencia debida a la extensión del cableado al seleccionar el tamaño del cable. Favor de consultar Ingeniería de Aplicaciones para más detalles.

Para números de catálogo terminando por "AQ" la CA de 24V se tiene que aislar con un transformador del cable principal o del cable de alimentación.

A

¡ADVERTENCIA!

Para evitar un incendio, descarga eléctrica o daño al componente, NO haga ningún trabajo, incluso sacar la placa base, mientras el circuito está alimentado.

NOTA: Cualquier servicio o mantenimiento hecho con la unidad encendida invalidará la garantia.

Montar el Adaptatone según la descripción en la Figura 2.

Tabla 1. Compatibilidad del Controlador de Lógica de Programación (PLC): salida del PLC para cumplir con los siguientes parámetros de entradas del producto.

No.de cat.	Voltaje de operación (Voltios*)	Pérdida de corriente máxima (mA)	Corriente continua (mA)	Subida de voltaje (nivel/duración) (Amps/milisegundos)
5536M-24AQ	24V DC only	2	740	8/4
5536M-24N5	120V 60 Hz	2	360	2.82/4
5536MHV-24AQ	24V DC only	2	1500	8/4
Circuito de la placa de entrada	24V DC	2	6

• a. Para montar en una superficie plana. Sujetar la unidad usando los 4 agujeros de montaje en la placa de montaje en la parte posterior de la caja. Usar los tornillos a madera de 76mm (#10 x 3") incluidos u otras herramientas (no incluidas) adecuadas para la superficie en cuestion.
• b. Para montar en cañería rígida. Soltar los 4 tornillos en la tapa de la caja de señalización y levantar la tapa.

NOTA : Los tornillos de la tapa son cautivos. No intente sacarlos.

Abrir el agujero tapado en el centro de la parte inferior de la caja y montar la caja en una cañería de conducto de 12.7 mm (1/2") usando un conector adecuado.

2. Pasar los hilos por el agujero en la parte inferior de la caja desde un conducto o por un agujero en la cañeria aprobados para el mismo nivel de protección y el mismo tipo de recinto requerido en la aplicación. Servirse de los cierres de plastico al nivel de la barrera electrónica para separar los hilos de alimentación entrante de los hilos iniciadores de señales y tonos, según requiere la NEC (Figura 3.)

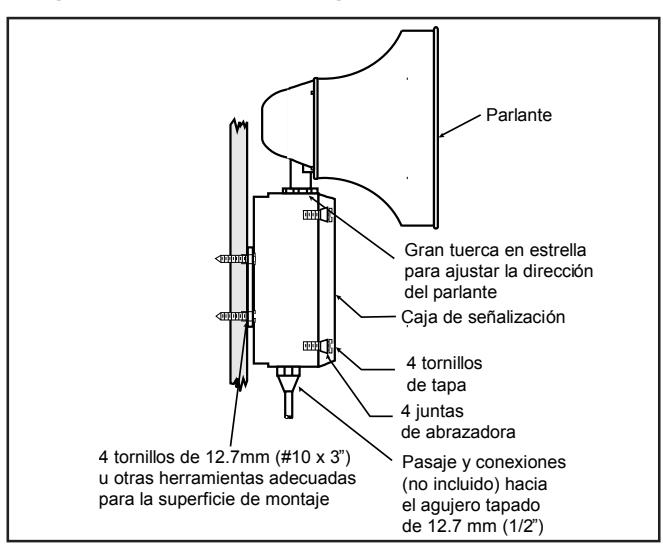

Figura 2. Montaje del Adaptatone

A

¡ADVERTENCIA!

Para evitar un incendio o una descarga de corriente, alambrar el Adaptatone siguiendo exactamente las instrucciones definidas en esta hoja.

• 3. Instrucciones de alambrado
  • a. Conectar el hilo de conexión a tierra de rayas verdes y amarillas al conector a tierra.

• Escojer el método apropiado para alambrar a la placa de entrada (Figura 9) entre las Figuras 5-10. Conectar el Adaptatone como indicado.
• c. Conectar corriente entrante a los cables con un empalme o otro método listado, certificado o aprobado de cualquier otro método por las autoridades competentes. Ambos cables son negros en los modelos –AQ y –N5 y son negro para línea y blanco para neutro en los modelos –Y6.
• d. Opcional: Se puede conectar una batería de 24V CD (no esta incluida) en las series que tienen un díodo separado, unidad numero 2600010 (incluida). La batería se conecta a los terminales TB1, numeros 3 y 4 en la placa principal como se ve en la Figura 4, y como esta indicado en el díodo.

NOTA: El "Terminal Block" o TB1 se puede desconectar de la placa principal para completar el cableado como se ve en la Figura 4.

Seleccionar los tonos deseados entre los de las Figuras y 11. Fijar los interruptores de programación en miniatura sobre la placa de entrada.

Para entrada conectada al IN2, fijar en el SW2; IN3, fijar en SW3; IN4, fijar en SW4 en el orden de prioridad deseado.

NOTA: La conexión al IN1 está cableada en la fábrica desde la placa de entrada del audio para la señal de audio externa y tiene prioridad sobre otras señales cuando se activa mediante la señal prioritaria de 24V CD (Figuras 7 y 8).

A

¡ADVERTENCIA!

Alto voltaje presente al encender. El alto volumen puede hacer daño a empleados muy próximos.

5. Si es necesario, ajuste el volumen. Fije el volumen con el potenciómetro en la tarjeta principal (Figura 9)

A

¡ADVERTENCIA!

Para proteger la integridad de la unidad ADAPTATONE, al ajustar la dirección del parlante hay que asegurarse que las roscas en el hueco esten bien enganchadas. No se puede girar el parlante más de 360 grados de su posición original fijada en la fábrica.

6. Para ajustar la dirección del parlante, soltar la gran tuerca en estrella (Figura 2) y girar el parlante hasta la posición aproximada deseada. Volver a apretar la tuerca y girar el parlante ligeramente en el sentido de las agujas del reloj hasta que se trabe.

P/N 3100009 EDICIÓN 2 Page 17

A

¡ADVERTENCIA!

Para proteger la integridad de la caja: asegurarse que la junta de la tapa, número de parte P-007549-0069, esté en la ranura del perímetro de la tapa antes de cerrarla.

Las 4 juntas de abrazadera, número de parte P-041930-0362 tienen que colocarse sobre cada tornillo de la tapa antes de asegurar la tapa de la caja de señalización.

Al asegurar la tapa, tornillar primero a mano para asegurarse que los tornillos esten correctamente roscados en sus huecos antes de ajustarlos con un destornillador. La tapa de la caja de señalización tiene que ajustarse con un par de torsión mínimo de 20 in-lbs para garantizar que esté correctamente apretada.

• 7. Asegurar la tapa de la caja de señalización con los 4 tornillos cautivos de la tapa.
• Ajustar los tornillos de la tapa con un par de torsión mínimo de 20 in-lbs.
• 9. Averiguar que la unidad funcione.

Mantenimiento y prueba

A

¡ADVERTENCIA!

Para evitar un incendio, descarga eléctrica o daño al componente, NO haga ningún trabajo, incluso sacar la placa base, mientras el circuito está alimentado.

NOTA: Cualquier servicio o mantenimiento hecho con la unidad encendida invalidará la garantia.

Examinar la unidad dos veces al año y limpiarla si es necesario.

Se aconseja probar el Adaptatone anualmente o según los requerimientos de las autoridades competentes para garantizar servicio continuo.

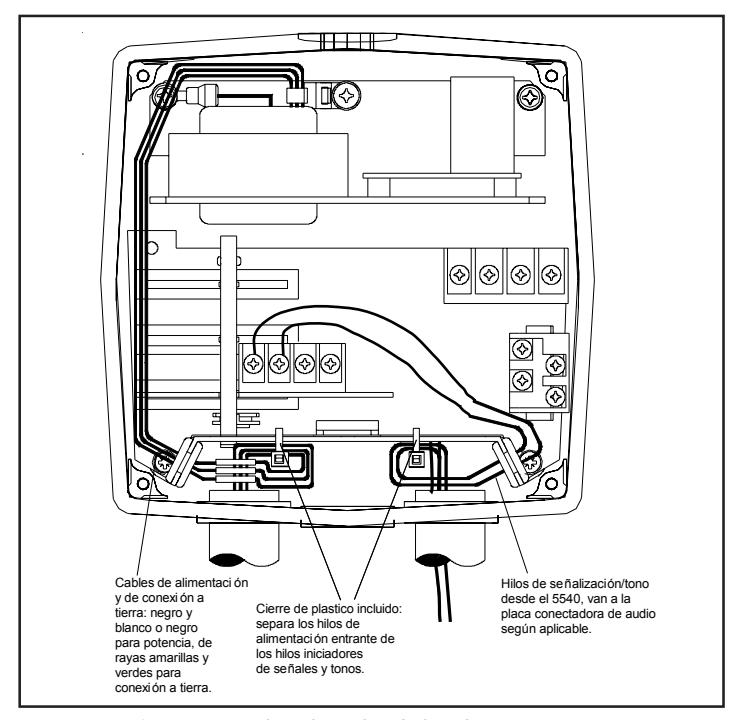

Figura 3. Alambrado del Adaptatone

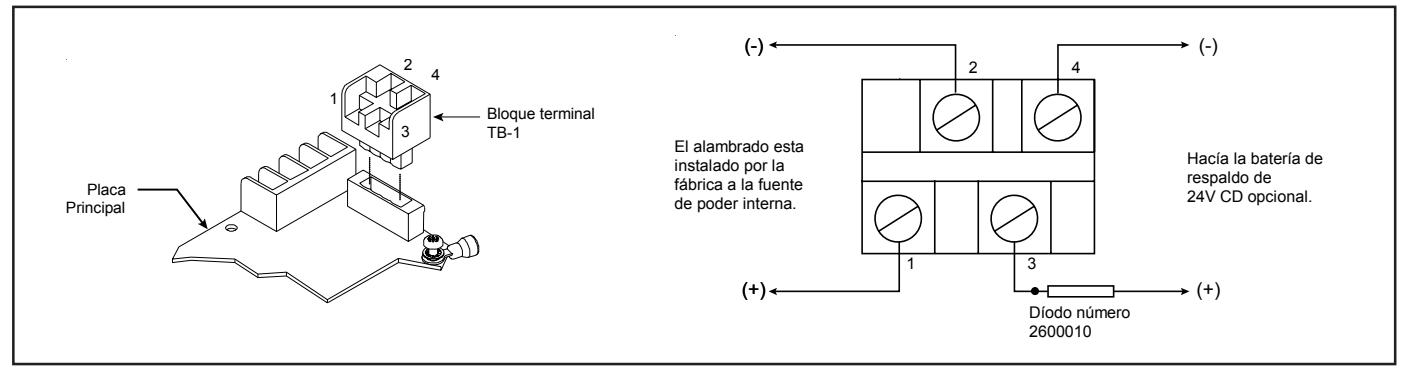

Figura 4. Alambrado al bloque terminal TB1

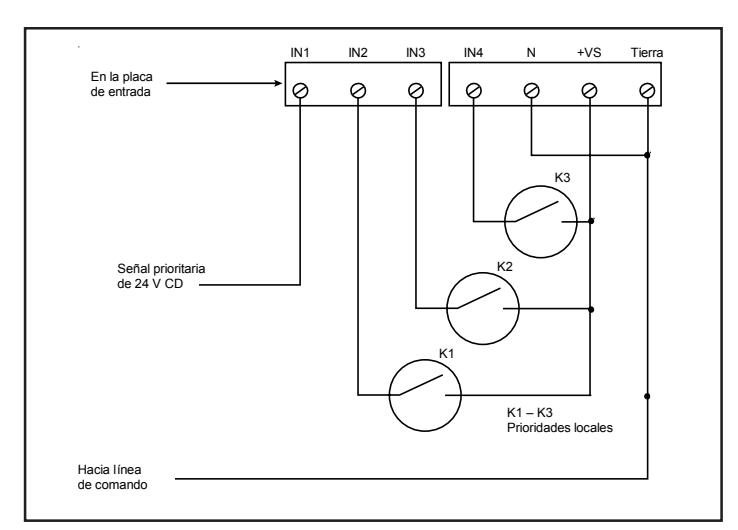

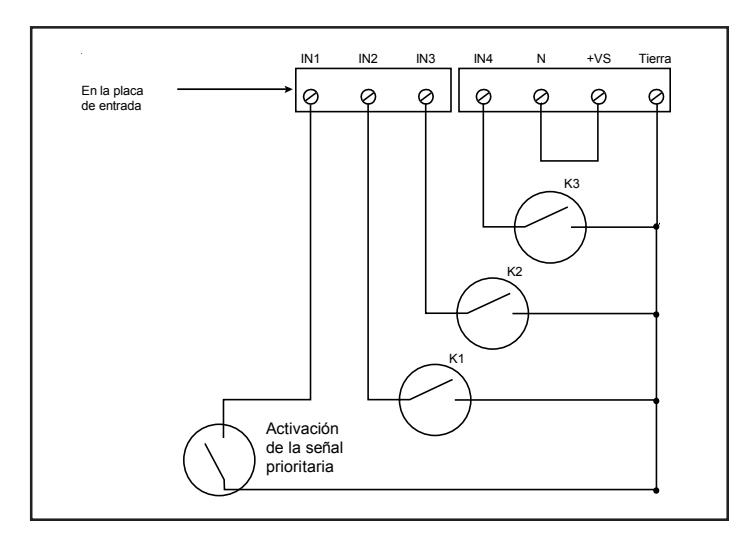

Figura 5. Instalación con contactos secos múltiples de relé. Solo para tonos generados internamente

Figura 6. Conexión de la señal prioritaria de 24V CD A la placa de entrada para activar señal de audio externa conectada a la placa de entrada del audio (Figura 8)

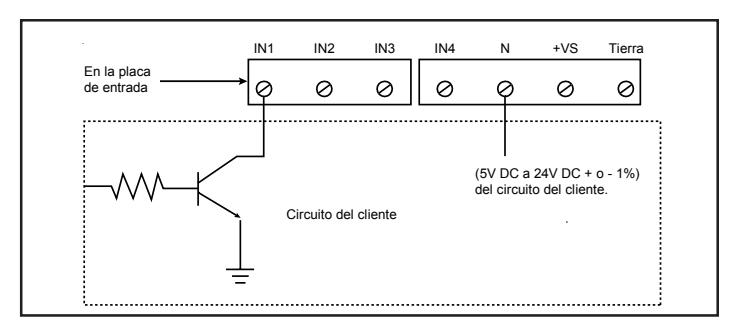

Figura 7. Instalación con un transistor colector abierto Para inicialización de tonos 24V CD hacia IN1, IN2, IN3 o IN4.

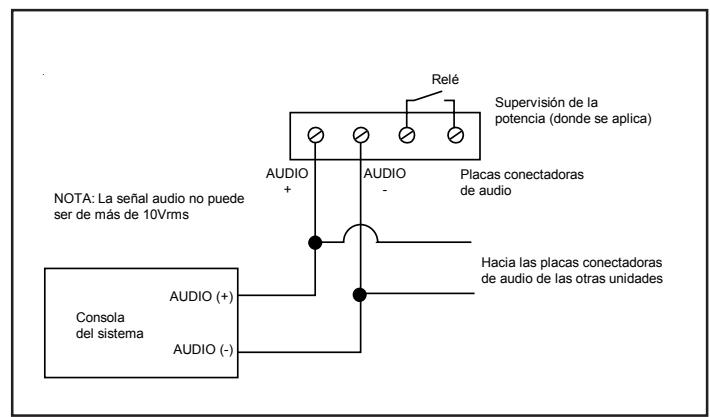

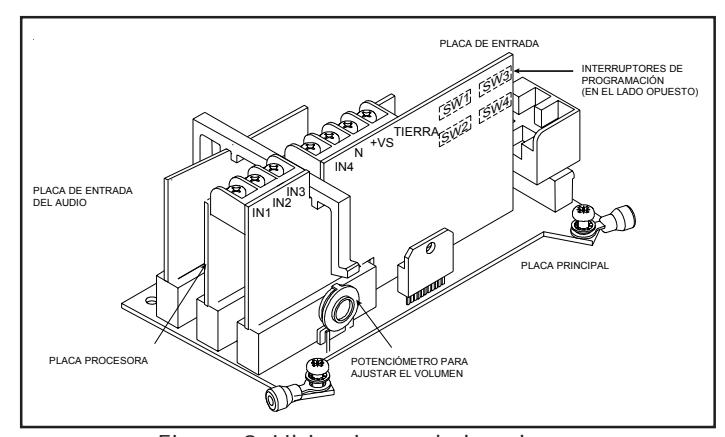

Figura 8. Conexión de la señal audio, de no más de Figura 9. Ubicaciones de las placas 10Vrms, desde el generador de tonos hacia la placa de entrada de audio del 5536M

P/N 3100009 EDICIÓN 2 Page 19

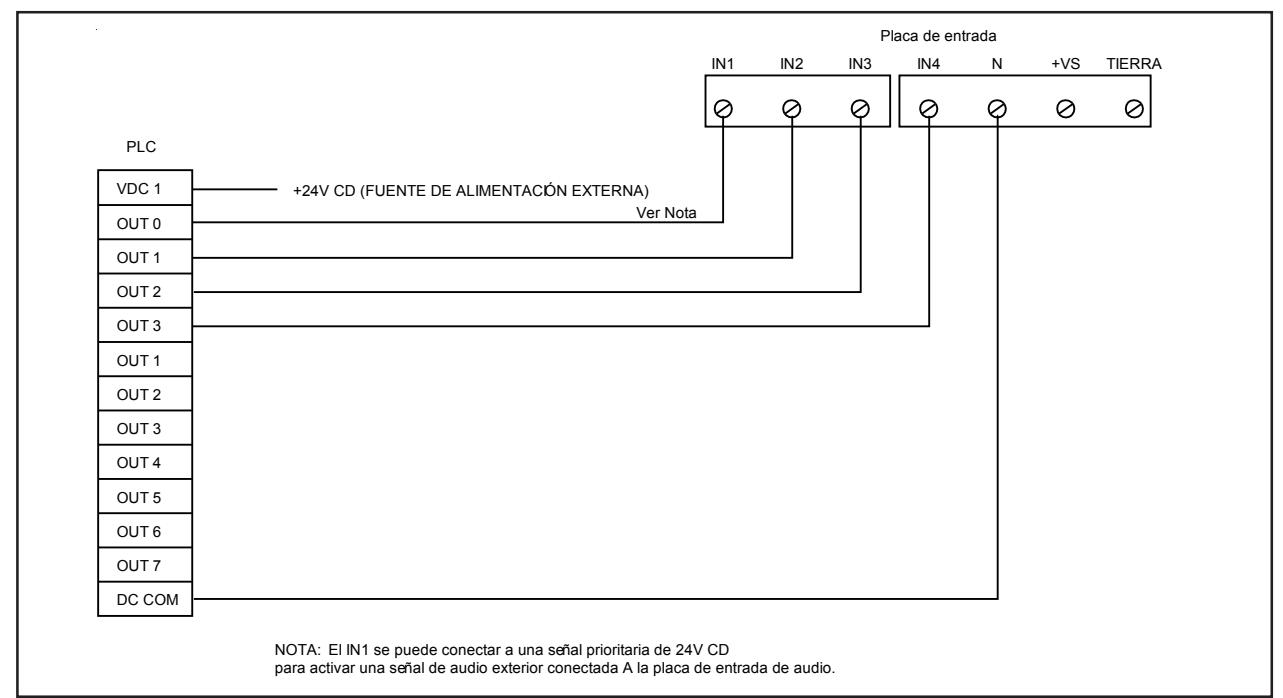

Figura 10. Como conectar la placa principal a un PLC Figura 11. Programación de tonos

		Interruptor
Tono	Descripción	1	2	3	4	5	HEX
Ningún tono							00
Ding Dong	Pares Percusivos de tonos de 700 y 570 Hz, cada uno amortiguando a cero						01
Gorgorito	Alternando entre 575 y 770 Hz, de 87 ms cada uno						02
Sirena	600 – 1250 Hz, sube y baja dentro de 8 segundos y repite						03
Tartamudeo	470 Hz percusivo, 83 ms encendido, 109 ms apagado						04
Chillido lento	Sube de 600 a 1250 Hz dentro de 4 segundos y repite						05
Pitido	470 Hz, 0.55 segundos encendido, 0.55 segundos apagado						06
Carillón 1	700 Hz percusivo y repite a 1 Hz						07
Chillido rápido	Sube de 600 a 1250 Hz dentro de 1 segundo y repite						08
Alto/bajo	Alternando entre 780 y 600 Hz, cada uno de 0.52 segundos						09
Sirena rápida	600 – 1250 Hz, sube y baja dentro de 0.25 segundos y repite						0A
Aullido	Baja de 1250 a 600 Hz dentro de 1.6 segundo y repite						0B
Bocina	470 Hz continuo						0C
Bocina de aire comprimido	370 Hz continuo						0D
Señal de doble tono	450-500 Hz, ciclo de 0.4 a 0.5 segundo						0E
Carillón 2	575 Hz percusivo y repite a 1 Hz						0F
Westminster	Dos compases, 411 Hz, 520 Hz, 407 Hz, 312 Hz						10
Canción	Cuatro compases, 787 Hz, 714 Hz, 625 Hz, 952 Hz, 333 Hz						11
Señal en fases	Sube y baja entre 416 y 625 Hz dentro de 13 ms y repite						12
Teléfono	Alternando entre 570 y 770 Hz, cada uno de 50 ms, durante 1.2 s, Con intervalo de 1.5 s, y repite						13
Escalera	Escalones suben y bajan entre 440 y 2000 Hz, con intervalo de 750 ms Y repite						14
Alerta de 3 tonos	Cada uno de 463,641 y 896 Hz, de 200 ms, con intervalo de 1 segundo Y repite						15
	Carillón con pre señal Percusivo de 470 Hz, repite a 1.5 Hz y esta seguido por el Mensaje 1						16
Chillido NFPA	Tres recorridos hacia arriba, entre 422 y 775 Hz, de 850 ms cada uno, Con intervalo de 1 s y repite						1B
Bocina de 3 pulsaciones	3 pulsaciones de 0.5 segundos y 470 Hz, cada 0.5 segundos, seguidas por un intervalo de 1.5 segundo, y repite. Solo para evacuaciones.						1C
Bocina de 3 pulsaciones de aire comprimido	3 pulsaciones de 0.5 segundos y 370 Hz, cada 0.5 segundos, seguidas por un intervalo de 1.5 segundo, y repite. Solo para evacuaciones.						1D
Señal de doble tono de 3 pulsaciones	450 a 500 Hz con ciclo de 0.4 a 0.5 segundos, 3 pulsaciones de 0.5 segundos cada 0.5 segundos, seguidas por un intervalo de 1.5 segundo, y repite. Solo para evacuaciones.						1E
Carillón 2 de 3 pulsaciones	3 pulsaciones de 0.5 segundos y 575 Hz, cada 0.5 segundos, seguidas por un intervalo de 1.5 segundo, y repite. Solo para evacuaciones.						1F

¡CUIDADO!

El uso con este producto de señales de evacuación que no son especificamente listadas para uso en alarmas de incendio, tiene que ser aprobado por la autoridad competente.
