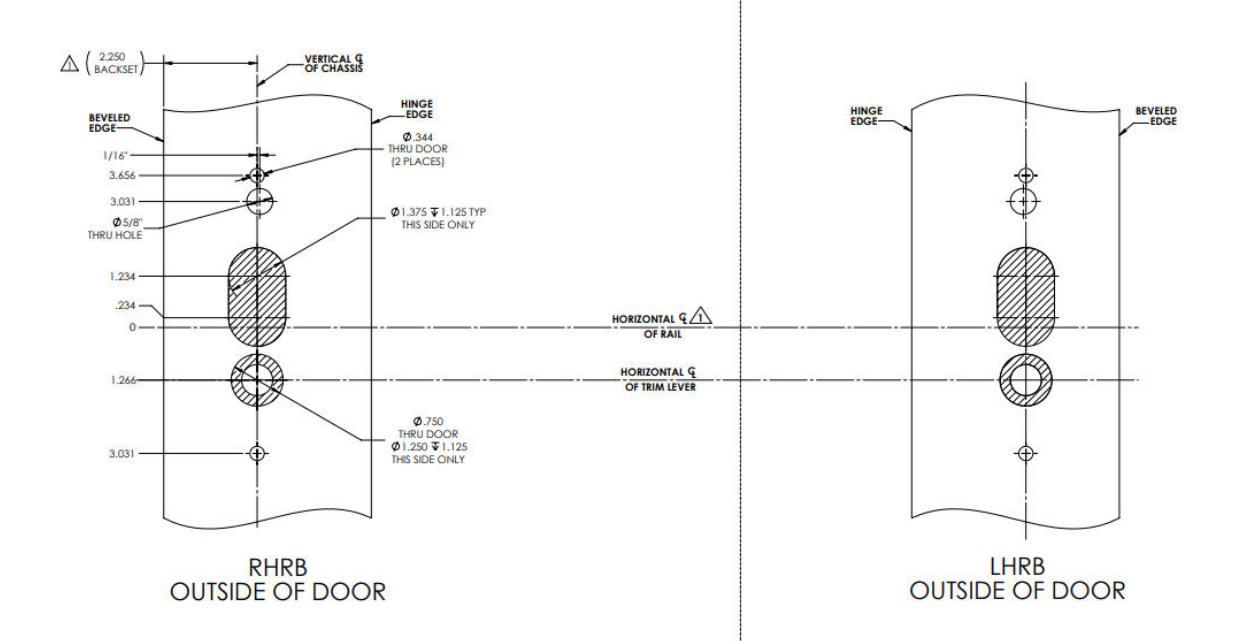

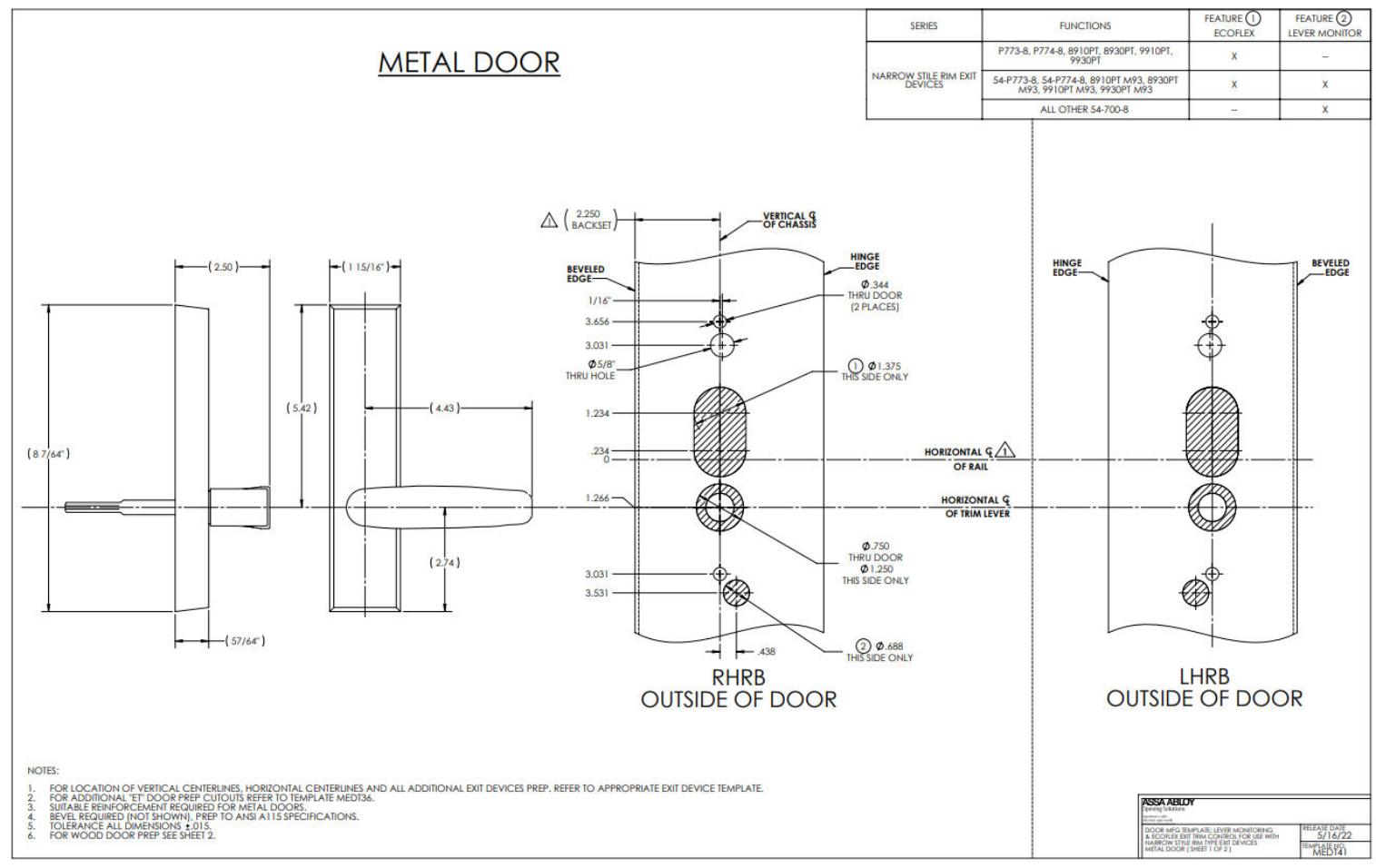

WOOD DOOR
NOTES:
FOR LOCATION OF VERTICAL CENTERLINES, HORIZONTAL CENTERLINES AND ALL ADDITIONAL EXIT DEVICES PREP, REFER TO APPROPRIATE EXIT DEVICE TEMPLATE. SUITABLE REND-FORCEMENT REQUIRED FOR METAL DOORS. BEVEL REQUIRED INOT SHOWN, PREP TO ANSI A 115 SPECIFICATIONS.
| 4. | TOLERANCE ALL DIMENSIONS ±.015. | |
|---|---|---|
| 5. | FOR TRIM DIMENSIONS OR METAL DOOR PREP SEE SHEET 1. |
|
ASSA ABLOY
Opening Solutions |
|
|---|---|
|
DOOR MFG TEMPLATE: LEVER MONITORING
& ECOFLEX EXIT TRIM CONTROL FOR USE WITH |
5/16/22 |
|
NARROW STYLE RM TYPE EXIT DEVICES
METAL DOOR ( SHEET 2 OF 2 ) |
MEDT41 |
