ED6000 Series

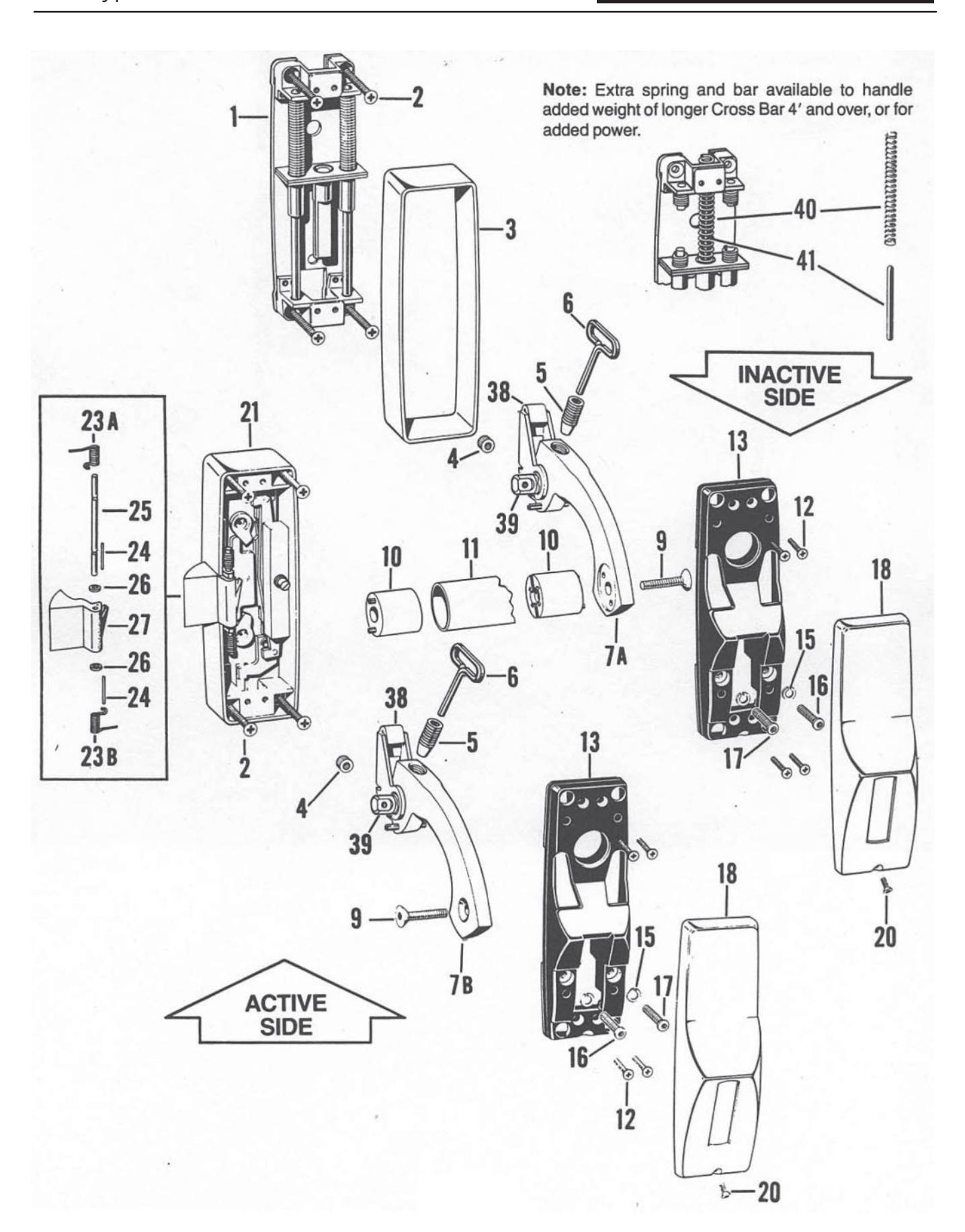

| FIG. NO. | NAME | PART NO. |
|---|---|---|
| 1 | Backplate Sub Assy | 306F20 |
| 2 | #12-24×2" FHMS-PH | 255F41 |
| 3 | *Case | *141F84 |
| 4 | Stop Nut | 243F76 |
| 5 | Dogging Screw | 418F28 |
| 6 | Wrench | 123F53 |
| 7A | Lever Sub Assy. RH | 379F25 |
| 7B | Lever Sub Assy. LH | 379F26 |
| 9 | #5/16-24×11/2 FHMS-SOC | *261F31 |
| 10 | Tenon Sub Assy. | 378F74 |
| 11 | Cross Bar 37 11/16 Lg. | *141L59 |
| 12 | #8-32× 3/4 FHMS-PH | 261F30 |
| 13 | Top Casting | 464F91 |
| 15 | 243F79 | |
| 16,17 | #1/4-20×3/4" BUHC-SK | 434F02 |
| 18 | Top Cover Sub Assy. | *243F85 |
| 20 | #8-32×% OHMS-PH | *254F73 |
| 21 | Active Case Sub Assy. | 397F99 |
| 23A | Latch Spring RH | 187F88-RH |
| 23B | Latch Spring LH | 187F89-LH |
| 24 | ESNA Roll Pin | 228F18 |
| 25 | Latch Pin | 166F34 |
| 26 | Nylon Washer | 164F32 |
| 27 | Latch | *187F21 |
| 38 | Lifting Finger | 349F06 |
| 39 | Lever Pivot | 433F97-8 |
| 40 | Slide Spring | 147F88 |
| 41 | Center Rod | 306F22 |

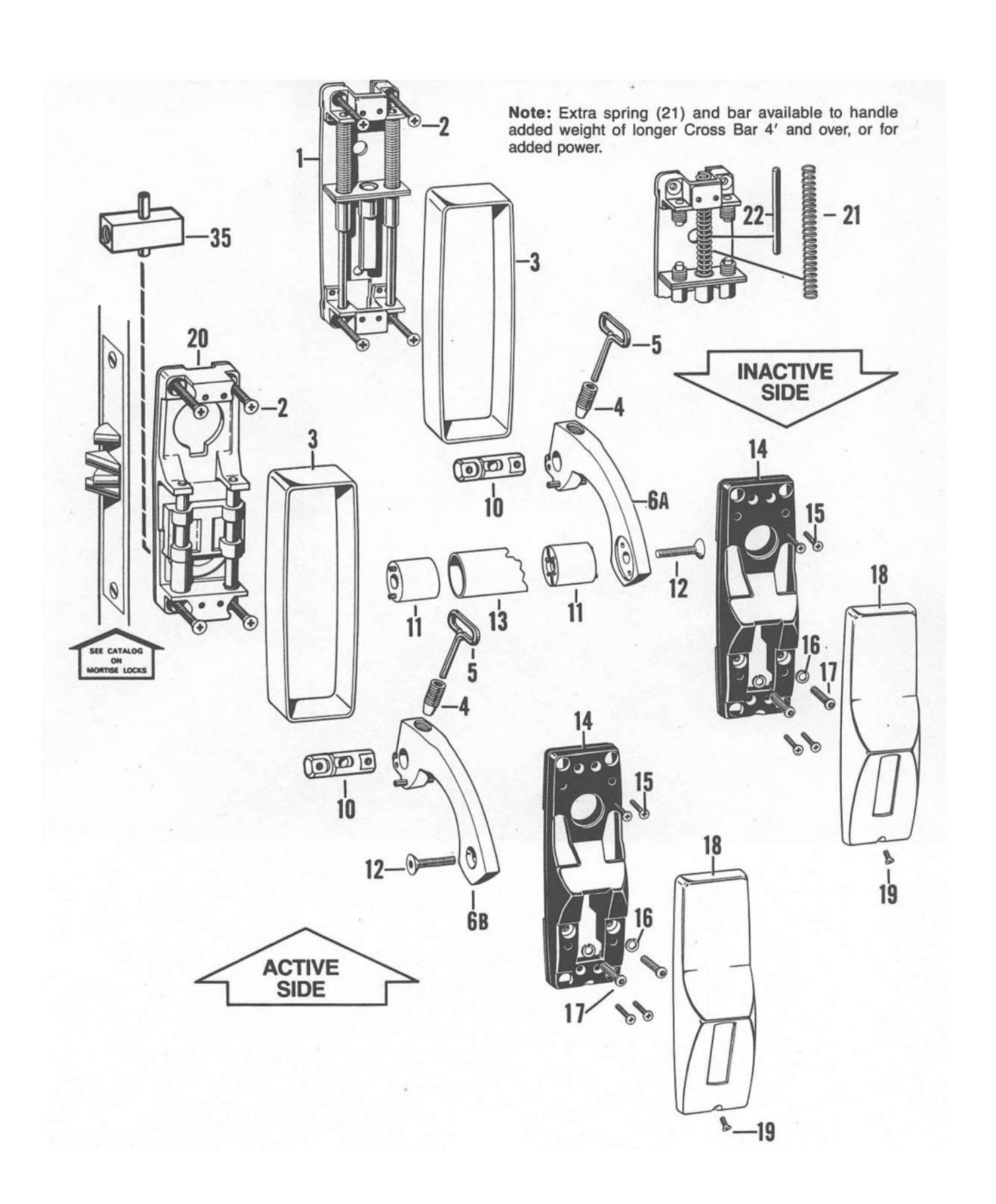

| FIG. NO. | NAME | PART NO. |
|---|---|---|
| 1 | Backplate Sub Assy. | |
| (Inactive) | 306F20 | |
| 2 | #12-24×2" FHMS-PH | 255F41 |
| 3 | Case | *141F84 |
| 4 | Dogging Screw | 418F28 |
| 5 | Wrench | 123F53 |
| 6A | Lever Sub Assy. R.H. | *379F25 |
| 6B | Lever Sub Assy. L.H. | *379F26 |
| 10 | Lever Pivot | 433F97-8 |
| 11 | Tenon Sub Assy. | 378F74 |
| 12 | #5/16-24×11/2 FHMS-SOC. | *261F31 |
| 13 | Cross Bar 37 11/16 Lg | *141L59 |
| 14 | Top Casting | 464F91 |
| 15 | #8-32×3/4 FHMS-PH | 261F30 |
| 16 | Spring Lock Washer | 243F79 |
| 17 | 31/4-20×3/4" BUHC-SK | 434F02 |
| 18 | Top Cover Sub Assy. | *243F85 |
| 19 | #8-32×% OHMS-PH | *254F73 |
| 20 | Backplate Sub Assy. | |
| (Active) | 382F98 | |
| 21 | Slide Spring | 147F88 |
| 22 | Center Rod | 306F22 |
| 35 | Spindle Sub Assy. for 13/4 | |
| doors only. (Specify for other door thickness.) | 370F63 |

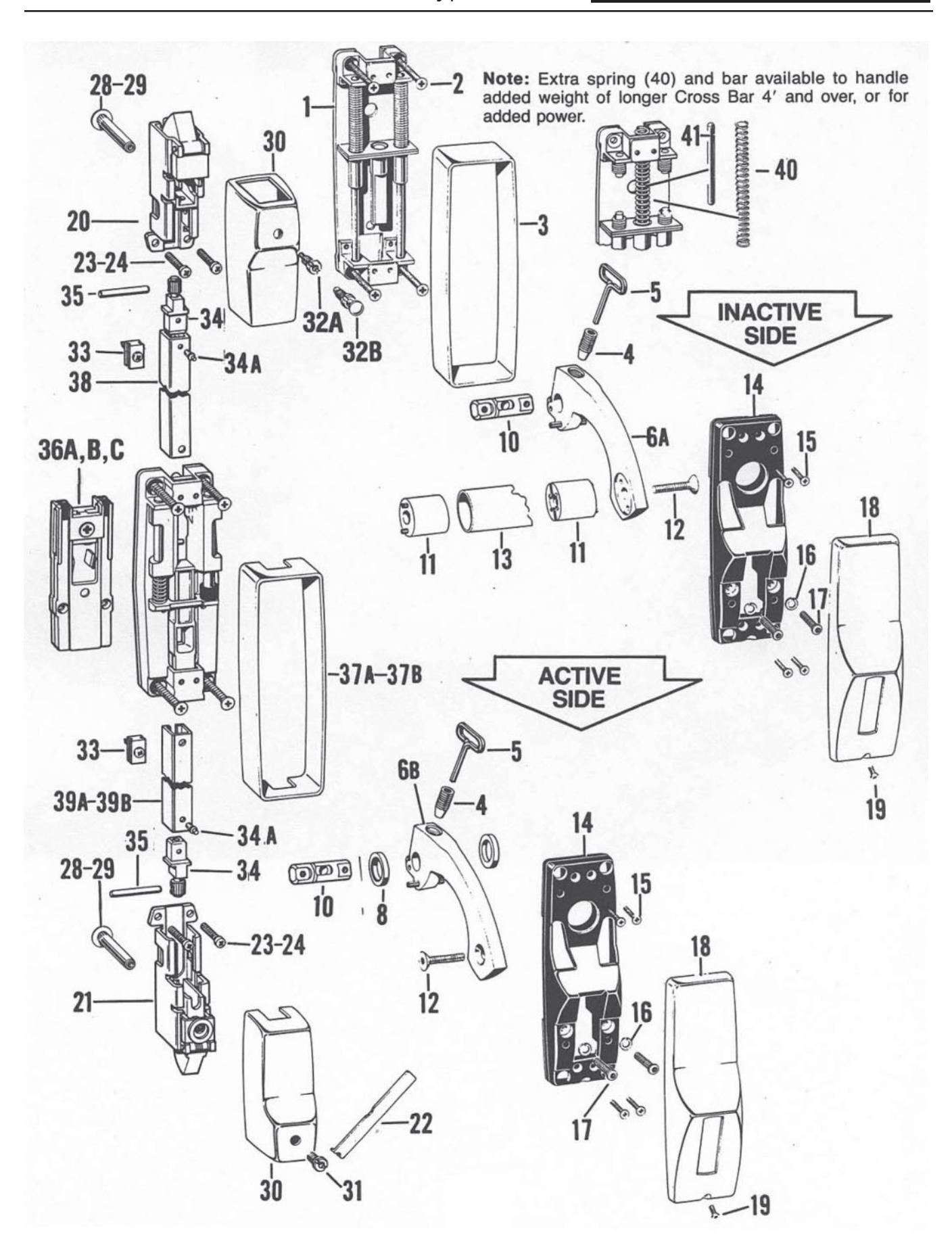

| FIG. NO. | NAME | PART NO. |
|---|---|---|
| 1 | Backplate Sub Assy. | |
| (Inactive) | 306F20 | |
| 2 | #12-24×2" FHMS-PH | 220F72 |
| 3 | Case (Inactive) | *141F84 |
| 4 | Dogging Screw | 418F28 |
| 5 | Wrench | 123F53 |
| 6A | Lever Sub Assy. R.H. | 379F25 |
| 6B | Level Sub Assy. L.H. | 379F26 |
| 8 | Washer (White Nylon) | 147F84 |
| 10 | Lever Pivot | 433F98-8 |
| 11 | Tenon Sub Assy. | 378F74 |
| 12 | #5/16-24×11/2 FHMS-SOC. | *261F31 |
| 13 | Cross Bar 37 11/16 Lg | *141L59 |
| 14 | Top Casting | 434F26 |
| 15 | #8-32×34 FHMS-PH | 261F30 |
| 16 | Spring Lock Washer | 243F79 |
| 17 | #1/4-20×3/4" BUHC-SK | 434F02 |
| 18 | Top Cover Sub Assy. | *243F85 |
| 19 | #8-32×% OHMS-PH | *254F73 |
| 20 | Top Latch Sub Assy. | 392F02 |
| 21 | Bottom Latch Sub Assy. | 392F11 |
| 22 | Wrench, Mounting | 148F44 |
| 23 | #12-24×% RHMS-PH | |
| (Metal Doors) | 264F95 | |
| 24 | Flat Head Screw for | |
| Wood and Kalamein | 240550 | |
| Doors | 318F59 | |
| 28 | Sex Nut (For 1¾" | 04507 |
| -00 | & 2" Doors) | 81F97 |
| 29 | Sex Nut (For 2 1/4" | 207F69 |
| 20 | & 2½" Doors) Case Cover | 398F89-2 |
|
30
31 |
148F17 | |
| Retaining Screw | 391F99 | |
| 32A | Plunger Sub Assy. Release | 148F36 |
| 32B | Plunger Sub Assy. Release | 140730 |
| FIG. NO. | NAME | PART NO. |
|---|---|---|
| 33 | Rod Guide Sub Assy. | 392F27 |
| 34 | Rod Connector Sub Assy. | 351F98 |
| 34A | Rivet | 352F02 |
| 35 | Pin | 148F22 |
| •36 | Cassette Sub Assy. | A382F91 |
| , | B382F92 | |
| C382F93 | ||
| 37A | Case (Active) | *141F84 |
| 37B | Case (Active-No Bottom | |
| Rod) | *141F86 | |
| 38 | Top Rod Sub Assy. (Standard) | *393L14x652 |
| 39A | Adj Bottom Rod (For Flush | |
| Strike Only) | *392L20x547 | |
| 39B | Adj Bottom Rod (For Regular | |
| Strikes) | *392L20x563 | |
| 40 | Slide Spring | 147F88 |
| 41 | Center Rod | 306F22 |

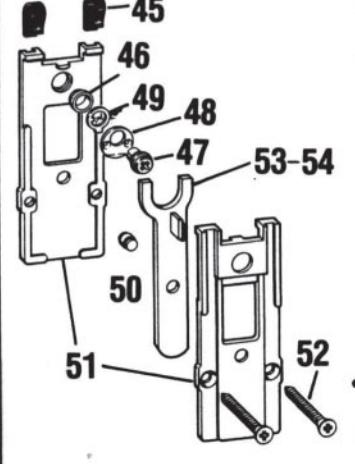

| FIG. NO. | NAME PART NO. | -6 | CASSETTE NU. | |||
|---|---|---|---|---|---|---|
| riu. No. | MAMIL | rani no. | 382F91 | 382F92 | 382F93 | |
| 45 | Clip | 382F79 | 8 | 8 | 8 | |
| 46 | Bushing | 382F80 | 8 | 8 | 8 | |
| 47 | Driver, Cam | 382F81 | 8 | _ | 8 | |
| 7" | | Dilver, Cum |
382F80
382F81 382F82 147F87 147F83 382F85 382F86 382F86 |
_ | 8 | _ | |
| 48 | Cam | 147F87 | 8 | 8 | 8 | |
| 49 | Cam, Lazy | 147F83 | 8 | 8 | 8 | |
| 50 | Pivot | 382F85 | - | _ | 8 | |
| 51 | Case-Half | 382F86 | 5 | 5 | 5 | |
| 52 | Screw, Sems Assy. | 382F89 | 8 | 8 | 8 | |
| 53 | Lever Sub Assy. | 382F87 | 8 | 8 | 8 | |
| 54 | Lutui Gud Asay. | 382F88 | _ | _ | 8 | |

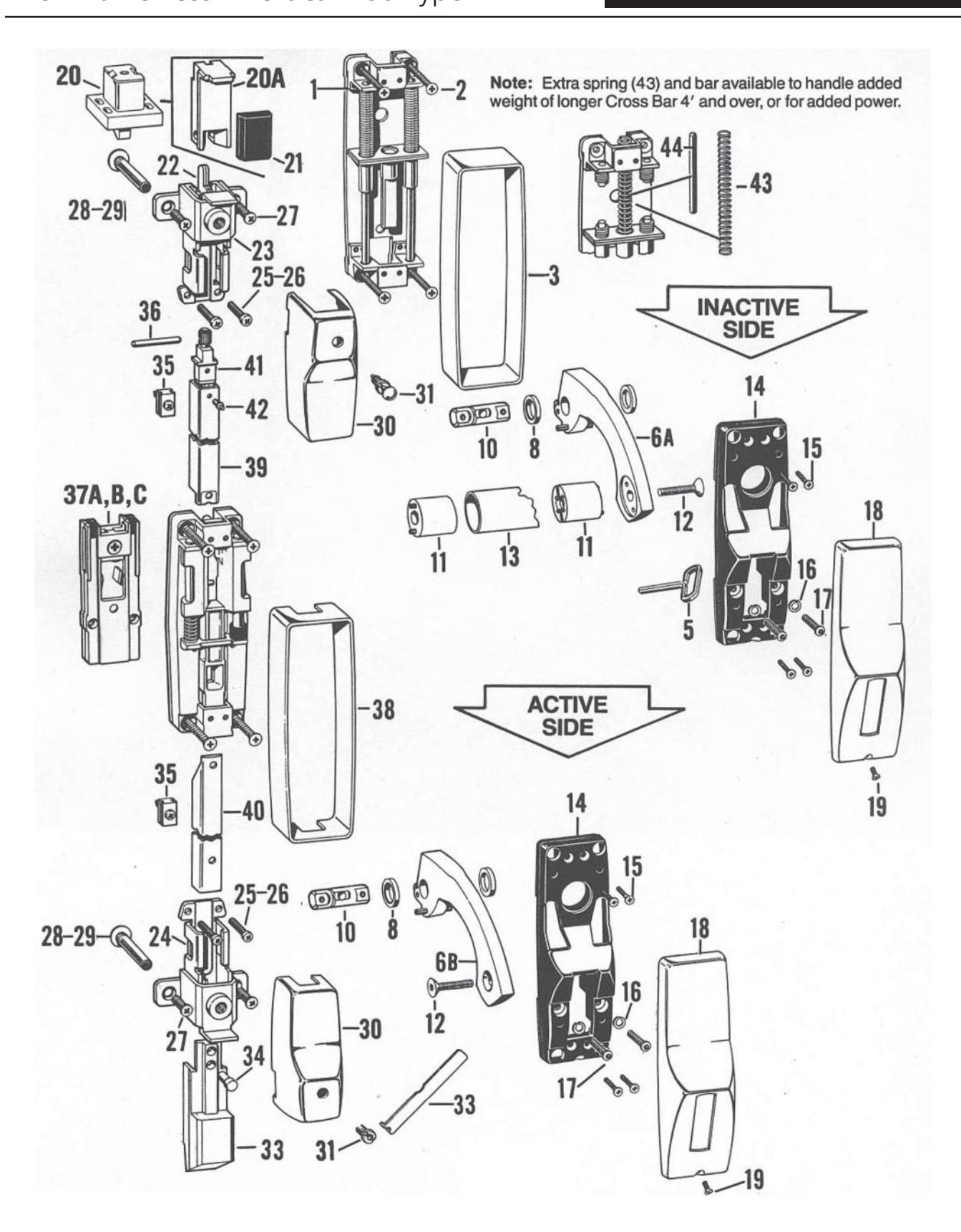

| FIG. NO. | NAME | PART NO. | FIG. NO. | NAME | PART NO |
|---|---|---|---|---|---|
| 1 | Backplate Sub Assy. (Inactive) | 306F20 | 25 | #12-24x7/8-OHU-MS-PH | |
| 2 | #12-24x2" FHMS-PH | 255F41 | (For 1¾" & 2" Doors) | *304F65 | |
| 3 | Case (Inactive) | *141F84 | 26 | #12-24x11/8"-OHU-MS-PH | |
| 5 | Wrench | 123F53 | (For 21/4" Doors) | *304F66 | |
| 6A | Lever Sub Assy. R.H. | 286F91 | 27 | Screw (Metal Doors) | 220F84 |
| 6B | Lever Sub Assy. L.H. | 286F92 | 28 | Sex Nut (For 134" & 2" Door | |
| 8 | Washer (White Nylon) | 147F84 | 29 | Sex Nut (For 21/4" Doors) | *551F14 |
| 10 | Lever Pivot | 433F98-8 | 30 | Case Cover | 399F01 |
| 11 | Tenon Sub Assy. | 378F74 | 31 | Retaining Screw | 148F17 |
| 12 | #5/16-24x11/2 FHMS-SOC. | *261F31 | 32 | Wrench, Mounting | 148F44 |
| 13 | Cross Bar 37 11/16 Lg | *141L59 | 33 | Bottom Bolt | 399F07 |
| 14 | Top Casting | 464F91 | 34 | Connecting Pin | 398F94 |
| 15 | #8-32x¾ FHMS-PH | 261F30 | 35 | Rod Guide Sub Assy. | 392F27 |
| 16 | Spring Lock Washer | 243F79 | 36 | Pin | 148F22 |
| 17 | #¼-20x¾" BUHC-SK | 434F02 | •37 | Cassette Sub Assy. | A382F91 |
| 18 | Top Cover Sub Assy. | *243F85 | B382F92 | ||
| 19 | #8-32x% OHMS-PH | *254F73 | 38 | Casa (Activa) | C382F93 |
| 20 | Top Latch Sub Assy. | 399F06 | 39 | Case (Active) Top Rod * | 141F86 |
| 20A | Top Pusher Sub Assy. | 398F99 | 40 |
393L14x672
399L11x563 |
|
| 21 | Bumper | 398F91 | 41 | Rod Connector Sub Assy. | 351F98 |
| 22 | Trip | 398F95 | 42 | Rivet | 352F02 |
| 23 | Frame & Bridge Sub Assy. | 399F10 | 43 | Slide Spring | 147F88 |
| 24 | Bottom Latch Sub Assy. | 399F13 | 44 | Center Rod | 306F22 |
VERTICAL ROD STRIKES
TOP LATCH ASSY. Part No. *399F06 (Screws Not Included) Order as Follows: (4) 12—24x¾ FRHMS-PH
305F07
BOTTOM FLUSH STRIKE
Part No. 502F75
Part No. *304F34 (Screws Not Included) Order As Follows: (3) 1/4—20x13/4 FHMS-PH 220F82

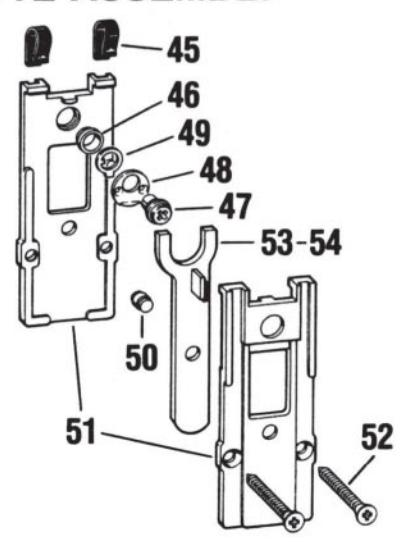

CASSETTE ASSEMBLY
| FIG. NO. | NAME | PART NO. | • C/ | ASSETTE N | TTE NO. | |
|---|---|---|---|---|---|---|
| ria. No. | NAME | TAIT NO. | 382F91 | 382F92 | 382F93 | |
| 45 | Clip | 382F79 | 8 | 8 | 8 | |
| 46 | Bushing | 382F80 | 8 | 8 | 8 | |
| 47 | Driver, Cam | 382F81 | 8 | _ | 8 | |
| Diritor, Gain | 382F80 8 | 8 | _ | |||
| 48 | Cam | 147F87 | 8 | 8 | 8 | |
| 49 | Cam, Lazy | 147F83 | 8 | 8 | 8 | |
| 50 | Pivot | 382F85 | _ | _ | 8 | |
| 51 | Case-Half | 382F86 | 5 | 5 | 5 | |
| 52 | Screw, Sems Assy. | 382F89 | 8 | 8 | 8 | |
| 53 | Lever Sub Assy. | 382F87 | 8 | 8 | 8 | |
| 54 | Ecroi Cab Mody. | 382F88 | _ | - | 8 | |
Cassette operation:
382F91—By knob, lever or thumb piece except when locked by key. 382F92—Knob, lever or thumb piece automatically locked when key is removed.
382F93—No outside operation, latch hold-back by key.

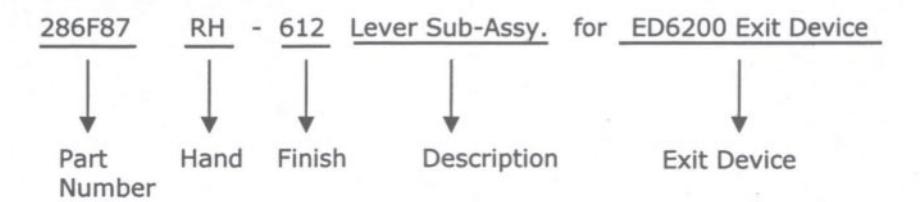

*SPECIFY FINISH FROM CATALOG ON ALL EXPOSED PARTS - ORDER BY PART NAME AND NUMBER.

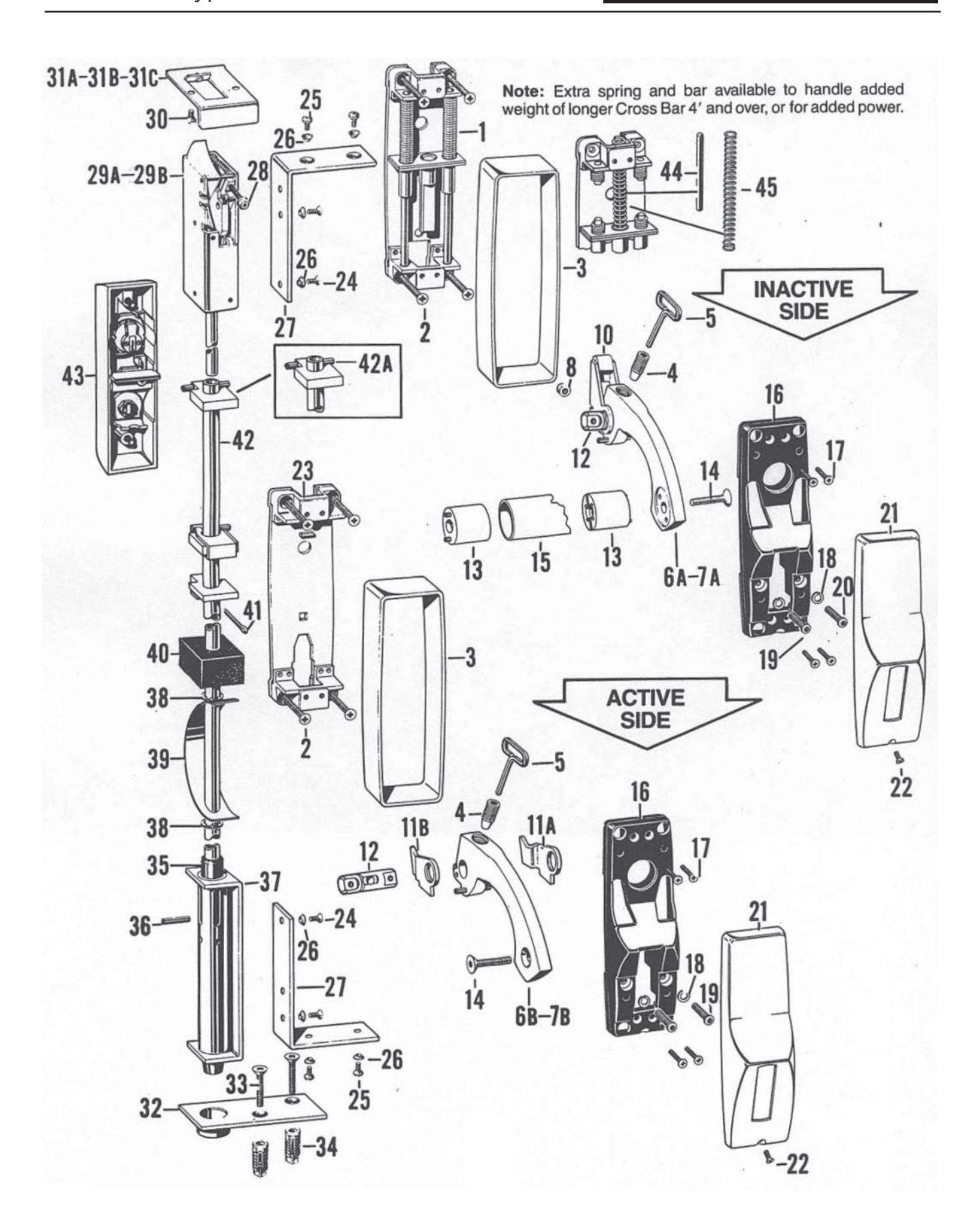

| FIG. NO. | NAME | PART NO. | FIG. NO. | NAME | PART NO |
|---|---|---|---|---|---|
| 1 | Backplate Sub Assy. | 29B | Top Latch Sub Assy. | 677 | |
| (Inactive) | 306F20 | (Includes Top Rod For Door | |||
| 2 | #12-24x11/4 FHMS-PH | 220F84 | Heights 8'-6" To 10'-8") | 183F75 | |
| 3 | Case | *141F84 | NOTE: | rioiginio o to to o , | |
| 4 | Dogging Screw | 418F28 | Rod Only (For Door Heights | ||
| Wrench | 123F53 | 8'-6" To | 155F03 | ||
| 5 | WIEIGH | 123133 | 30 | #8-32x% FHUMS-PH | *269F08 |
| Vith Dogg | ing Screw | 31A | Top Strike Sub Assy. | 209100 | |
| 1 0 + A D.II | • | (Regular) | *183F85 | ||
| 6A | Lever Sub Assy. R.H. | 070500 | 31B | Top Strike Sub Assy. (Reveal | |
| (Inactive) | 379F26 | Depth Under 5½") | *213F11 | ||
| 7A | Lever Sub Assy. L.H. | 31C | Top Strike Sub Assy. (Reveal | ||
| (Inactive) | 379F25 | 0.0 | Depth 51/2" To 8") | *213F10 | |
| 6B | Lever Sub Assy. R.H. (Active) | 379F25 | 32 | Bottom Strike | *123F22 |
| 7B | Lever Sub Assy. L.H. (Active) | 379F26 | 33 | 1/4—20x5/8 FHMS-PH | *220F75 |
| • | 100 100 100 11 | ||||
| o Doggin | g Screw | 34 | Anchor | 361F30 | |
| 6A | Lever Sub Assy. R.H. | 35 | Lower Bolt Tube Sub Assy. | 122F50 | |
| OA | ###################################### | *286F92 | 36 | Roll Pin (#79-040-187-09 37) | 228F81 |
| 7.4 | (Inactive) | 200192 | 37 | Bottom Guide Sub Assy. | 399F18 |
| 7A | Lever Sub Assy. L.H. | *000504 | 38 | Retainer Ring | 268F87 |
| (Inactive) | *286F91 | 39 | Lower Rod Guide | 122F41 | |
| 6B | Lever Sub Assy. R.H. (Active) | *286F91 | 40 | Sound Deadener | 129F49 |
| 7B. | Lever Sub Assy. L.H. (Active) | *286F92 | 41 | Cotter Pin | 269F04 |
| 8 | Stop Nut (Nylon) | 243F76 | 42 | Lower Rod Sub Assy. and | |
| 10 | Lifting Finger (Inactive Case) | 349F06 | Parts | 399F18 | |
| 11A | Lifting Finger (Active Case | 42A | Roll Pin | 228F84 | |
| R.H.) | 284F78 | 43 | |||
| 11B | Lifting Finger (Active Case | 15 | OTE - 055 DAGE 40 50D | ||
| L.H.) | 284F79 | N | OTE: SEE PAGE 12 FOR | ||
| 12 | Lever Pivot | 433F97-8 | INDIVIDUAL PARTS OF | ||
| 13 | Tenon Sub Assy. | 378F74 | OUTSIDE OPERATORS | S | |
| 14 | #5/16-24x11/2 FHMS-SOC | *261F31 | |||
| 15 | Cross Bar 3711/16 LG. | *141L59 | |||
| 16 | Top Casting | 464F91 | |||
| 17 | #8-32x34 FHMS-PH | 261F30 | |||
| 18 | Spring Lock Washer | 243F79 | |||
| #1/4-20 x 3/4" BUHC-SK | 434F02 | ||||
| 21 | Top Cover Sub Assy. | *243F85 | |||
| 22 | #8-32 x 3/8" OHMS-PH | *254F73 | |||
| 23 | Backplate Sub Assy. (Active) | 382F63 | |||
| 24 | #10-32 x 1/4" FHUMS-PH | 269F01 | |||
| ** 25 | #10-32 x 1/4" OHMS-PH | *269F09 | |||
| 26 | Lock Washer | 269F05 | |||
| 27 | Mounting Bracket | 122F18 | |||
| 28 | #10-32 x 1 1/4" THMS-PH | 282F35 | |||
| 29A | Top Latch Sub Assy. | ||||
| 55.576.5 | (Includes Top Rod For Door | 44 | Center Rod | 306F22 | |
| Heights 6'-4" To 8'-6") | 183F74 | ||||
| NOTE | 45 | Slide Spring | 147F88 | ||
| to. | |||||
| ron | Top Rod Only (For Door Heigh | ||||
| 4" To 8'-6") | 122F07 |

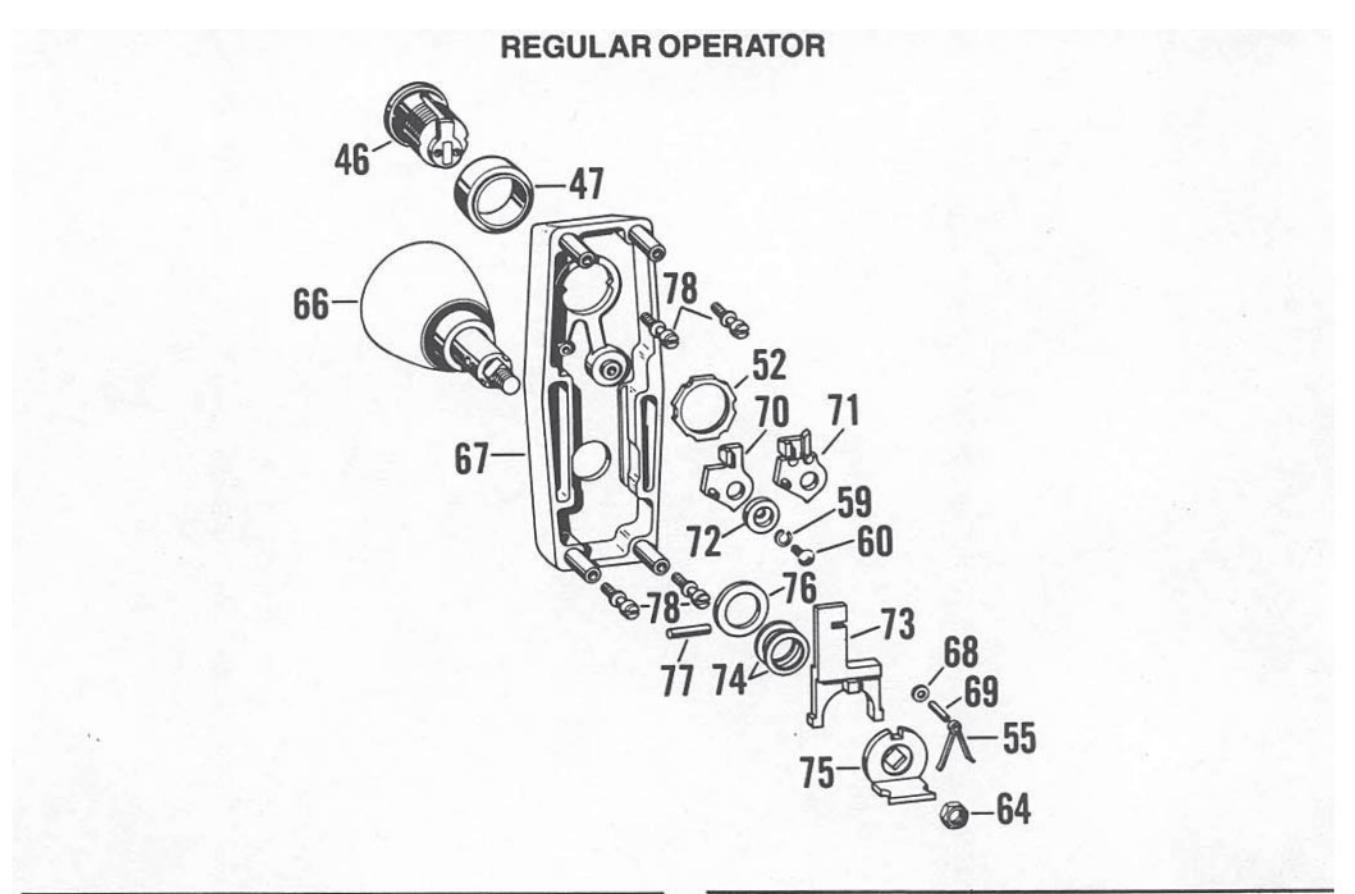

| FIG. NO. | NAME | PART NO. | FIG. NO. | NAME | PART NO |
|---|---|---|---|---|---|
| 46 | 11/8" Mortise Cylinder | 69 | Rollpin | 228F52 | |
| As cataloged | 70 | Locking Lever Sub Ass'y | 364F28 | ||
| 47 | Cylinder Collar | *134F05 | 71 | Locking Lever Sub Ass'y | 364F29 |
| 52 | Hex Nut | 129F84 | 72 | Washer | 364F22 |
| 55 | Spring Locking Lever | 122F59 | 73 | Locking Slide | 364F27 |
| 59 | #10 Light Spring Washer | 306F07 | 74 | (2) Washer | 31F64 |
| 60 | #10-24 x 5/16" RHMS-PH | 306F06 | 75 | Lifting Lever | 364F30 |
| 64 | Jam Nut | 184F94 | 76 | Washer | 399F58 |
| 66 | 865/Belmont Knob Sub Ass | 'y 406F33 | 77 | Pin | 262F14 |
| 67 | Case | 78 | (4) Screw | 120F55 | |
| 68 | Nyliner | 269F47 | 6 10 750 | , , |
| SERIES | DESCRIPTION | PAGES |
|---|---|---|
| ED6200 | Rim | 2-3 |
| ED6600 | Mortise | 4-5 |
| ED6400 | Vertical Rod | 6-7 |
| ED6400A | Vertical Rod, U.L. | 8-9 |
| ED6800 | Vertical Rod, Concealed | 10-12 |
