Dispositifs de commande d'accès
Série CM-1000 Interrupteur à clé
INSTRUCTIONS D'INSTALLATION
CONTENU DU COLIS
- (1) Boîtier affleurant en fonte robuste
- (1) Têtière en aluminium robuste de 1/4 po d'épaisseur
- (2) Vis anti-vandalisme et tournevis
- (1) Plots soudés de calibre 18 AWG codés par couleur
- (1) Joint d'étanchéité
- (1) Anneau de serrage
Remarque : Cylindre pour serrure à mortaise vendu séparément
1. DESCRIPTION GÉNERALE
Les interrupteurs à clé Camden sont conçus pour fonctionner avec la plupart des barillets pour serrure à mortaise de 1 po, 11/8 po ou 11/4 po et avec différents types de cames.
On peut installer un ou deux interrupteurs, temporaires ou permanents (ouverture et fermeture en alternance).
2. PARAMÈTRES TECHNIQUES
| Tension | 12 à 24V C.A. / C.C. |
|---|---|
| Contacts |
6 A à 30 Vcc (de base),
15 A à 30 Vcc (en option) |
|
Durée de vie de
l'interrupteur |
100 000 cycles |
| Plage de températures | 32 °F à 85 °F (0 °C à +85 °C) |
| Finition de base | Aluminium poli |
| Dimensions |
2-3/4 po L x 4-1/2 po H x 2 po P
(70 mm x 114 mm x 51 mm) |
3. INSTALLATION

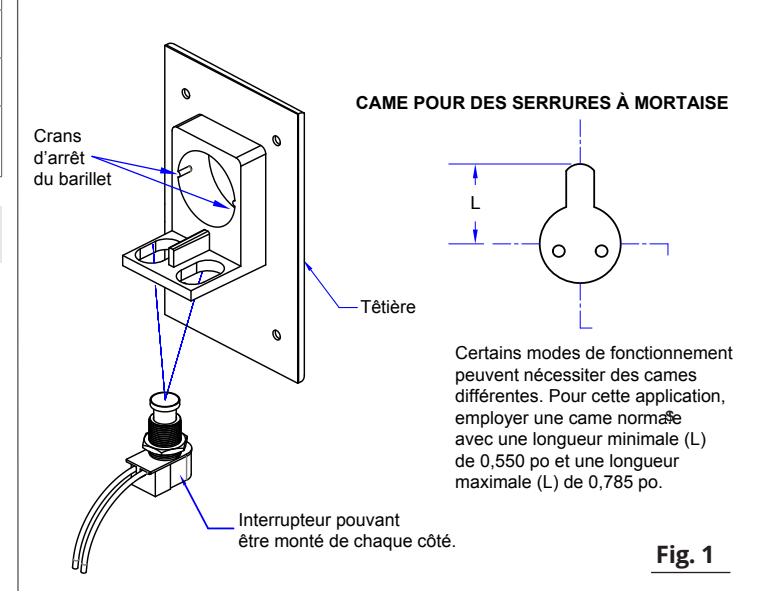

- Le ou les interrupteurs fournis peuvent être montés dans l'orifice à gauche ou à droite à l'arrière de la têtière. Visser l'écrou octogonal (rondelle d'espacement) sur la bague (tige) de l'interrupteur avant de l'introduire dans l'orifice.
- 2. Introduire l'interrupteur dans l'orifice à partir du haut dans l'orifice prévu à cette fin. Visser l'interrupteur en place à l'aide de la rondelle filetée sur le dessus de l'interrupteur.
- 3. Passer le barillet de la serrure à mortaise par le devant de la têtière en alignant les rainures sur les côtés du barillet avec les crans d'arrêt à l'arrière de la têtière.
4. Enfoncer fermement le barillet, jusqu'à ce qu'il s'emboîte, effleurant le devant de la têtière (modèles d'aluminium seulement) Noter que certains barillets peuvent sembler ne pas rentrer dans la têtière. Si les rainures sur le côté du barillet sont irrégulières et ne s'alignent pas bien avec les crans d'arrêt à l'arrière de la têtière, utiliser une lime à métaux pour limer très légèrement les crans d'arrêt.
Remarque : Ne pas trop limer les crans d'arrêt, car ils empêchent le barillet de tourner dans la têtière.
- 5. Visser l'anneau de serrage du barillet de laiton sur l'arrière du barillet et de serrer en place.
- 6. Tourner la clé dans le barillet et vérifier que la came se bute contre le haut de l'interrupteur exactement au centre. Ajuster l'interrupteur dans l'orifice allongé jusqu'à ce que la came bute au milieu. Ceci n'empêche pas la came de fonctionner si le barillet repose contre l'interrupteur, tant que l'interrupteur n'est pas entièrement enfoncé jusqu'à ce qu'il soit déclenché par un tour de clé. Si la came n'enfonce pas l'interrupteur ou empêche l'interrupteur de se réinitialiser, relever ou abaisser l'écrou octogonal situé sous l'interrupteur, au besoin. D'autres rondelles d'écartements sont fournies et peuvent être nécessaires.
- 7. Une fois que les raccords électriques sont effectués (voir la fig. 2), fixer le module de la têtière au boîtier affleurant à l'aide des vis anti-vandalisme ou les vis cruciformes en acier inoxydable fournies. Pour utilisation à l'extérieur, placer le joint d'étanchéité en caoutchouc en arrière de la têtière avant d'être fixé au boîtier affleurant.
4. CÂBLAGE
| SCHÉMA DE CÂBLAGE ET CODAGE DE COULEUR | ||||||
|---|---|---|---|---|---|---|
|
TYPE
D'INTERRUPTEUR |
1
INTERRUPTEUR UNIPOLAIRE TEMPORAIRE NORMALEMENT OUVERT OU NORMALEMENT FERMÉ |
2
SPST MAINTAINED NORMALEMENT OUVERT OU NOR MALEMENT FERMÉ |
3
SPDT MOMENTARY |
4
SPDT MAINTAINED |
5
DPDT MOMENTARY |
6
INTERRUPTEUR BIPOLAIRE BIDIRECTIONNEL CONTINU |
| COMMUN | NOIR | NOIR | GRIS | GRIS | GRIS (X2) | GRIS (X2) |
|
NORMALEMENT
OUVERT |
NOIR | NOIR | BLEU | ORANGE | BLEU (X2) | ORANGE (X2) |
|
NORMALEMENT
FERMÉ |
NOIR | NOIR | ORANGE | ORANGE | ORANGE (X2) | ORANGE (X2) |

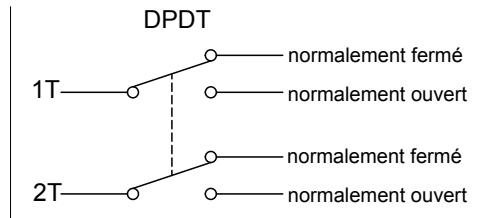

1T normalement fermé ou
Momentary : Lorsque l'interrupteur est enfoncé, la polarité actuelle passera à l'état opposé jusqu'au relâchement de l'interrupteur.
Maintained : Lorsque l'interrupteur est enfoncé, il fournira la polarité opposée jusqu'à ce que le bouton soit enfoncé à nouveau.
Momentary : Lorsque l'interrupteur est enfoncé, il fera passer les polarités de l'état normalement ouvert à normalement fermé, jusqu'à ce qu'il soit relâché.
Maintained : Lorsque l'interrupteur est enfoncé, il fera passer les polarités de l'état normalement ouvert à normalement fermé, jusqu'à ce que le bouton soit enfoncé à nouveau.
Momentary : Lorsque l'interrupteur est enfoncé, il fera passer les polarités de l'état normalement ouvert à normalement fermé, jusqu'à ce qu'il soit relâché.
Maintained : Lorsque l'interrupteur est enfoncé, il fera passer les polarités de l'état normalement ouvert à normalement fermé, jusqu'à ce que le bouton soit enfoncé à nouveau.
5. CÂBLAGE EN OPTION

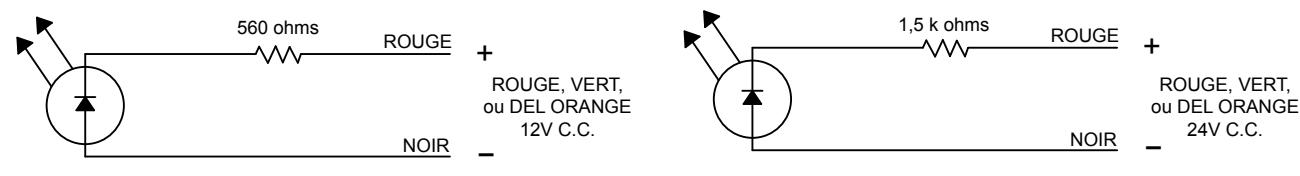

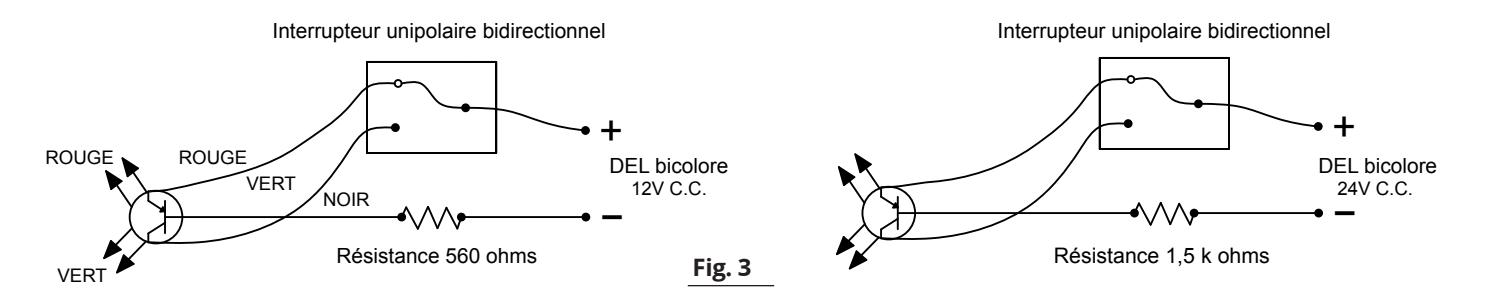

Les interrupteurs à clé peuvent être commandés en option avec des DEL. Ces dessins illustrent les différentes configurations de câblage des DEL.
Remarque :
Ces DEL sont conçues pour alimentation sous tension en c. c. seulement.
6. RENSEIGNEMENTS POUR LA COMMANDE DES PIÈCES DE RECHANGE
|
NUMÉRO
D'ARTICLE |
RÉFÉRENCE
DES PIÈCES |
DESCRIPTION |
|---|---|---|

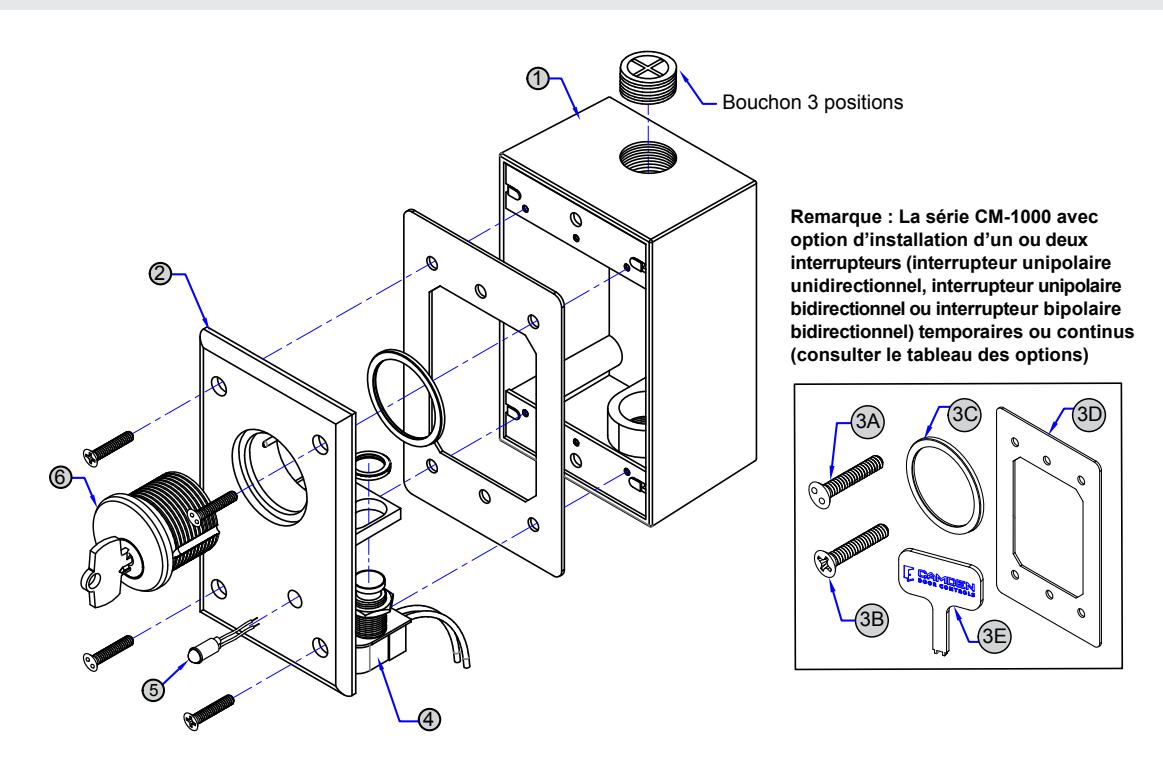

| 1 | 60-42C032 | BOÎTIER À COMMANDE UNIQUE EN ALUMINIUM 2 7/8 PO L X 4 5/8 PO H X 2 PO P |
| 2 | 60-41A000 | TÊTIÈRE EN FONTE D'ALUMINIUM À COMMANDE UNIQUE POUR DES INTERRUPTEURS À CLÉ AFFLEURANTS |
| JEU DE PIÈCES | |||||||
|---|---|---|---|---|---|---|---|
| 3 | 60-34B030 |
(A) VIS ANTI-VANDALISME SNAKE EYES 6-32 X 3/4,
(B) VIS ZINGUÉES À TÊTES PLATES CRUCIFORMES 6-32 X 3/4, (C) ANNEAU DE SERRAGE DU BARILLET, |
(D) JOINT D'ÉTANCHÉITÉ EN NÉOPRÈNE POUR DES INTERRUPTEURS
À COMMANDE UNIQUE, (E) CLÉ POUR VIS ANTI-VANDALISME (SNAKE EYES) |
||||
6. RENSEIGNEMENTS POUR LA COMMANDE DES PIÈCES DE RECHANGE
| OPTIONS D'INTERRUPTEUR MAGNÉTIQUE | ||||||
|---|---|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
MODÈLE | QUANTITÉ |
RÉFÉRENCE
DES PIÈCES |
DESCRIPTION | ||
| CM-1000 | 1 | 60-68D046 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE UNIDIRECTIONNEL TEMPORAIRE,
NORMALEMENT OUVERT 6 A À 125 VCA, 3 A À 30 VCC |
|||
| CM-1005 | 1 | 60-68D048 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE UNIDIRECTIONNEL TEMPORAIRE,
NORMALEMENT FERMÉ 6 A À 125 VCA, 3 A À 30 VCC |
|||
| CM-1010 | 1 | 60-68D049 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE UNIDIRECTIONNEL CONTINU, ALLUMÉ/ÉTEINT
6 A À 125 VCA, 3 A À 30 VCC |
|||
| CM-1020 | 1 | 60-68D052 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE BIDIRECTIONNEL TEMPORAIRE,
6 A À 125 VCA, 3 A À 30 VCC |
|||
| CM-1030 | 1 | 60-68D054 |
SPDT MAINTAINED CONTACT SWITCH,
6 A À 125 VCA, 3 A À 30 VCC |
|||
| CM-1050 2 60 | 60-68D052 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE BIDIRECTIONNEL TEMPORAIRE,
6 A À 125 VCA, 3 A À 30 VCC |
||||
| 4 | CM-1060 | 2 | 60-68D054 |
SPDT MAINTAINED CONTACT SWITCH,
6 A À 125 VCA, 3 A À 30 VCC |
||
| CM-1070 1 | 1 | 60-68D052 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE BIDIRECTIONNEL TEMPORAIRE,
6 A À 125 VCA, 3 A À 30 VCC |
|||
| 1 | 60-68D054 |
SPDT MAINTAINED CONTACT SWITCH,
6 A À 125 VCA, 3 A À 30 VCC |
||||
| CM-1080 | 1 | 60-68D053 |
DPDT MOMENTARY CONTACT SWITCH,
6 A À 125 VCA, 3 A À 30 VCC |
|||
| CM-1082 |
CM-1082 2 60-68D053 6 A À 125 VCA, 3 A À 30 VC
CM-1090 1 60-68D055 DPDT MAINTAINED CONTACT S |
DPDT MOMENTARY CONTACT SWITCH,
6 A À 125 VCA, 3 A À 30 VCC |
||||
| CM-1090 |
DPDT MAINTAINED CONTACT SWITCH,
6 A À 125 VCA, 3 A À 30 VCC |
|||||
| CM-1092 | 2 | 60-68D055 |
DPDT MAINTAINED CONTACT SWITCH,
6 A À 125 VCA, 3 A À 30 VCC |
|||
| OPTIONS D'INTERRUPTEUR MAGNÉTIQUE INDUSTRIEL | |||||
|---|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
RÉFÉRENCE DES
PIÈCES |
DESCRIPTION | |||
| 4 | 60-68D047 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE UNIDIRECTIONNEL TEMPORAIRE INDUSTRIEL,
15 A À 30 VCC |
|||
| 60-68D050 |
INTERRUPTEUR MAGNÉTIQUE UNIPOLAIRE UNIDIRECTIONNEL CONTINU INDUSTRIEL,
15 A À 30 VCC |
||||
| SIN | GLE LED OPTION | NS | DOUBLE LED OPTIONS | |||||
|---|---|---|---|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
MODÈLE | QUANTITÉ |
RÉFÉRENCE
DES PIÈCES |
DESCRIPTION | MODÈLE | QUANTITÉ |
RÉFÉRENCE
DES PIÈCES |
DESCRIPTION |
| CM-XXXX-7012 | 1 | 60-73C008 | DEL ROUGE 12 V | CM-XXXX-70122 | 2 | 60-73C008 | DEL ROUGE 12 V | |
| CM-XXXX-7024 | 1 | 60-73C010 | DEL ROUGE 24 V | CM-XXXX-70242 | 2 | 60-73C010 | DEL ROUGE 24 V | |
| CM-XXXX-7112 | 1 | 60-73C009 | DEL VERT 12 V | CM-XXXX-71122 | 2 | 60-73C009 | DEL VERT 12 V | |
| CM-XXXX-7124 | 1 | 60-73C011 | DEL VERT 24 V | CM-XXXX-71242 | 2 | 60-73C011 | DEL VERT 24 V | |
| CM-XXXX-7212 | 1 | 60-73C009 | DEL VERT 12 V | CM-XXXX-72122 | 2 | 60-73C009 | DEL VERT 12 V | |
| 5 CM-XXXX-721 | 1 | 60-73C008 | DEL ROUGE 12 V | 2 | 60-73C008 | DEL ROUGE 12 V | ||
| 011 1000/ 7004 | 1 | 60-73C011 | DEL VERT 24 V | CM-XXXX-72242 | 2 | 60-73C011 | DEL VERT 24 V | |
| CIVI-XXXX-7224 | 1 | 60-73C010 | DEL ROUGE 24 V | 2 | 60-73C010 | DEL ROUGE 24 V | ||
| CM-XXXX-7412 | 1 | 60-73C014 | DEL ORANGE 12 V | CM-XXXX-74122 | 2 | 60-73C014 | DEL ORANGE 12 V | |
| CM-XXXX-7424 | 1 | 60-73C012 | DEL ORANGE 24 V | CM-XXXX-74242 | 2 | 60-73C012 | DEL ORANGE 24 V | |
| CM-XXXX-7612 | 1 | 60-66B001-12 | DEL BICOLORE 12 V (3 FILS) | CM-XXXX-76122 | 2 | 60-66B001-12 | DEL BICOLORE 12 V (3 FILS) | |
| CM-XXXX-7624 | 1 | 60-66B001-24 | DEL BICOLORE 24 V (3 FILS) | CM-XXXX-76242 | 2 | 60-66B001-24 | DEL BICOLORE 24 V (3 FILS) | |
| BARILLETS À MORTAISE EN OPTION | |||||
|---|---|---|---|---|---|
|
NUMÉRO
D'ARTICLE |
DESCRIPTION | ||||
| CM-1000/60KD | BARILLET EN MORTAISE 1-1/8 PO, À CLÉ DIFFÉRENTE (VENDU SÉPARÉMENT) | ||||
| 6 | CM-1000/60KA | BARILLET EN MORTAISE 1-1/8 PO, À CLÉ COMMUNE (VENDU SÉPARÉMENT) | |||
| 6 | CM-307 | LOGEMENT À BARILLET EN MORTAISE 1-1/8 PO, POUR ROTOR INTERCHANGEABLE BEST MC (VENDU SÉPARÉMENT) | |||
| CM-308 | ROTOR INTERCHANGEABLE BEST MC (VENDU SÉPARÉMENT) | ||||
